המפחית האקסצנטרי
ASME B16.9 הוא מפרט סטנדרטי עבור אביזרי ריתוך תחת המכסה את מפחית קונצנטרי ואקסצנטרי BW, מרפק וטי. טווח הממדים הוא בין 3/4" ל-24" בסוג חלק.
השווה עם התאמה בצורת חרוט שמגדילה או מקטינה את הקוטר, היא אינה סימטרית לגבי קו האמצע. שניהם זמינים בפלדת פחמן, פלדת סגסוגת, נירוסטה ומשמשים במערכת צינורות להקטנת הקוטר ממידה אחת לגודל גדול או קטן.
אביזרי ריתוך בטן משמשים במערכת צנרת כדי לשנות כיוון או תפקוד של מדיה, להסתעפות, להקטין את גודל הצינור או לחבר ציוד עזר. הם זמינים בכמה סוגים כמו מרפק, טי, כובע, מפחית אקסצנטרי, קצה קצה ו-oelt, המיוצרים בצורת קר וחמה על בסיס מפרט ASTM A403 ו-ASTM A234.
ASTM A403 WP304 & 316 אביזרי צנרת נירוסטה
המפרט של ASTM A403 מכסה את דרגות הפלדת אל-חלד הנפוצות WP304 ו-WP316 המשמשות לצנרת לחץ. לקוחות צריכים לציין סוג חלק או מרותך בעת רכישת אביזרי דרגות מסוגים, כגון מפחיתים אקסצנטריים, ריתוך תחתונים, עיקול צינור פלדה ומרפק.
ASTM A234 צינורות פלדת פחמן וסגסוגת פלדה
מפרט זה מכסה ASTM A234 פלדת פחמן ואביזרי פלדה מסגסוגת של בנייה ללא סימה ומרותכת לפי התקן של ASME B16.9. אביזרי מפחית אקסצנטריים אלה מיועדים לשימוש בצנרת לחץ ובייצור מיכלי לחץ לצורך שירות בטמפרטורות מתונות וגבוהות.
מפרט התאמה למפחית BW אקסצנטרי
| טווח מידות | 3/4" - 60" / DN20 - 1500 |
| לוח זמנים של עובי | SCH 10 - SCH 80, SCH 160, XXS |
| תקן אמריקה | ANSI / ASME B16.9 / MSS SP 43 |
| תקן יפן | JIS B2311/2312/2313 |
| תקן גרמניה | DIN2605/2615/2616/2617 |
| תקן אירופה | EN10253 |
| פלדת פחמן | Q235, 20#, 35#, 45#, 20G,ASTM A234 WPB/WPC |
| פלדת פחמן בטמפ' נמוכה | Q345B, 16Mn, ASTM A420 WPL6 |
| פלדת צינור | ASTM A860 WPHY 42 / 46 / 56 / 60 / 65 |
| סגסוגת פלדה |
ASTM A234 WP11 / WP12 / WP 5 / WP9 / WP91 / WP92, 15CrMoG, 12Cr1MoVG, 12Cr5Mo, 1Cr5Mo, Cr9Mo, 10CrMo910, 12CrMo4-5 |
| נירוסטה | ASTM A403 WP304/304L/304H, 316/316L, 310S, 317, 347, 904L |

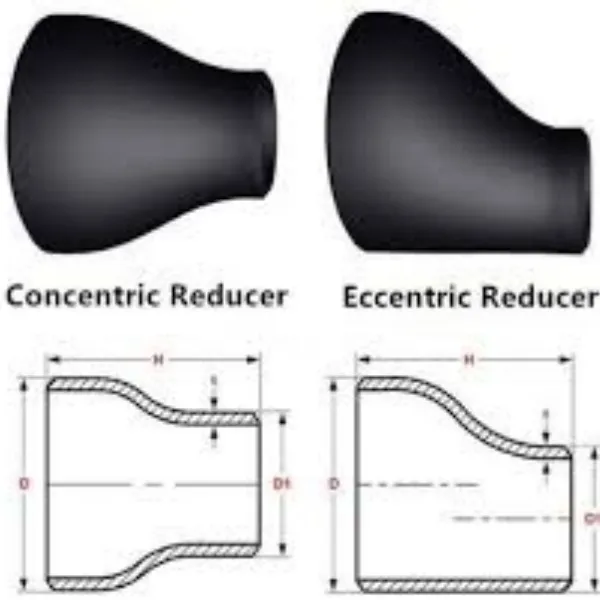

ASME B16.9 מידות מפחית אקסצנטרי
| OD1 | OD2 | מקצה לקצה |
| NPS | NPS | H |
| 3/4 | 3/8 - 1/2 | 38 |
| 1 | 1/2 - 3/4 | 51 |
| 1 1/4 | 1/2 - 1 | 51 |
| 1 1/2 | 1/2 - 1 1/4 | 64 |
| 2 | 3/4 - 1 1/2 | 76 |
| 2 1/2 | 1 - 2 | 89 |
| 3 | 1 1/4 - 2 1/2 | 102 |
| 4 | 2 - 3 1/2 | 102 |
| 5 | 2 - 4 | 127 |
| 6 | 2 1/2 - 5 | 140 |
| 8 | 3 1/2 - 6 | 152 |
| 10 | 4 - 8 | 178 |
| 12 | 5 - 10 | 203 |
| 14 | 6 - 12 | 330 |
| 16 | 6 - 14 | 356 |
| 18 | 8 - 16 | 381 |
| 20 | 10 - 18 | 508 |
| 22 | 12 - 20 | 508 |
| 24 | 12 - 22 | 508 |
| 26 | 12 - 24 | 610 |
| 28 | 14 - 26 | 610 |
| 30 | 14 - 28 | 610 |
| 32 | 20 - 30 | 610 |
| 34 | 22 - 32 | 610 |
| 36 | 22 - 34 | 610 |
| 38 | 24 - 36 | 610 |
| 40 | 28 - 38 | 610 |
| 42 | 28 - 40 | 610 |
| 44 | 32 - 42 | 610 |
| 46 | 34 - 44 | 711 |
| 48 | 36 - 46 | 711 |
| 52 | 40 - 48 | 711 |
| 56 | 40 - 52 | 711 |
| 60 | 44 - 56 | 711 |
הערות
1) מלבד התקנים שהוזכרו לעיל, חלים גם התקנים של GB/T 10752 SH 408 SH 3409 HG/T 21635 HG/T 21631 SY/T 0510 DL/T 695 EN 10253 וכו'.
2) עבור המפחיתים הקונצנטריים והאקסצנטריים עם הגדלים הגדולים מאלה המפורטים בטבלה לעיל, הם יסופקו בכפוף לגדלים המוסכמים על ידי הרוכש והיצרן או על פי מידות היצרן.
