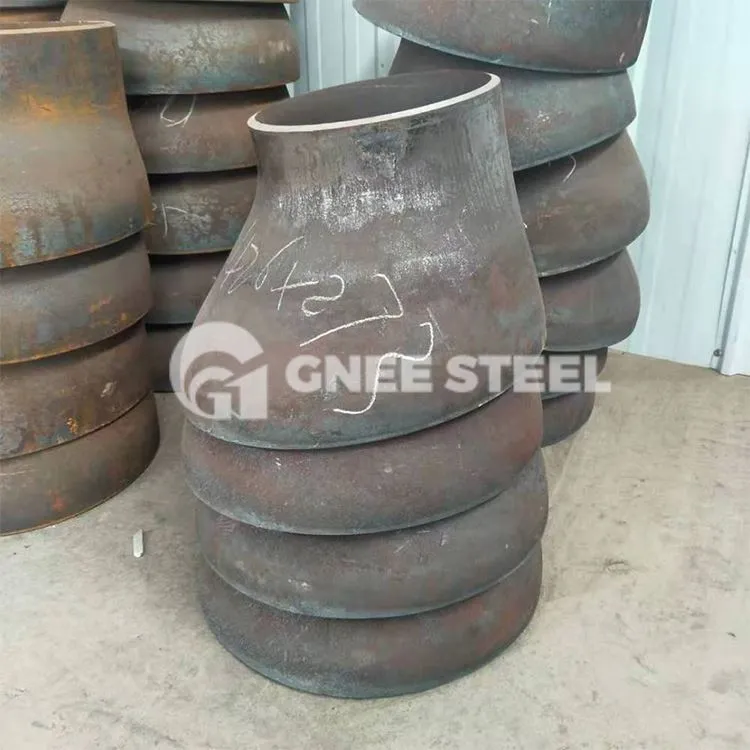

מפחית אקסצנטרי

בנוסף לשימוש בצינורות פלדה כחומרי גלם לייצור מצמצמים, ניתן לייצר מצמצמים אקסצנטריים גם עם לוחות פלדה תוך שימוש בתהליכי יצירת הטבעה עבור מפרטים מסוימים של מצמצמים. צורת האגרוף המשמשת לציור מתוכננת תוך התייחסות לגודל המשטח הפנימי של המפחית, והקוביה משמשת לצייר את המפחית. לוחית הפלדה המרוסקת מוטבעת ונמתחת.

חוֹמֶר

פלדת פחמן: ASTM/ASME A234 WPB, WPC
סגסוגת: ASTM/ASME A234 WP 1-WP 12-WP 11-WP 22-WP 5-WP 91-WP911, 15Mo3 15 CrMoV, 35CrMoV
פלדת אל חלד: ASTM/ASME A403 WP 304-304L-304H-304LN-304N
ASTM/ASME A403 WP 316-316L-316H-316LN-316N-316Ti
ASTM/ASME A403 WP 321-321H ASTM/ASME A403 WP 347-347H
פלדה בטמפרטורה נמוכה: ASTM/ASME A402 WPL3-WPL 6
פלדה בעלת ביצועים גבוהים: ASTM/ASME A860 WPHY 42-46-52-60-65-70
פלדה יצוקה, סגסוגת פלדה, נירוסטה, נחושת, סגסוגת אלומיניום, פלסטיק, ארגון פוספט, PVC, PPR, RFPP (פוליפרופילן מחוזק) וכו'.

מאפיינים מבניים של מפחית אקסצנטרי

שיטת הביטוי של מפחית אקסצנטרי היא קוטר הראש הגדול כפול קוטר הראש הקטן כפול העובי.
תקני מפחית אקסצנטריים: תקן לאומי, תקן אמריקאי, תקן בריטי והטבעות שונות בלחץ גבוה לא סטנדרטיות.
תהליך היווצרות ההקטנה של המפחית האקסצנטרי הוא הכנסת ריק צינור בקוטר זהה לזה של הקצה הגדול של המפחית לתוך תבנית היוצר, ועל ידי לחיצה על ריק הצינור בכיוון הצירי, המתכת נעה לאורך חלל התבנית ומתכווצת לתוך צורה. לפי הקוטר השונה גודל שינוי הקוטר של הצינור בקוטר מתחלק ליצירת לחיצה חד פעמית או לחיצה מרובה.
המאפיינים של מפחיתים אקסצנטריים הם שהחוזק שלהם גבוה משמעותית מזה של פלדת פחמן עם אותה תכולת פחמן, ויש להם קשיחות ופלסטיות טובים, כמו גם יכולת ריתוך טובה ועמידות בפני קורוזיה.
העגלגלות של המפחית לא צריכה להיות גדולה מ-1% מהקוטר החיצוני של הקצה המתאים, והסטייה המותרת היא ±3 מ"מ. החומר של המפחית יעמוד בתקן SY/T5037, GB/T9711, GB/T8163, תקן אמריקאי ASTM A106/A53 GRB, API 5L, APT5CT, ASTM A105, ASTM A234, ASTM A106, תקני DIN גרמניים ותקני דרישות לקוחות.
המפחית (ראשים גדולים וקטנים) הוא אביזר צינור המשמש בנקודת הפחתת קוטר הצינור. תהליכי היצירה הנפוצים הם לחיצת קוטר הקטנת, לחיצה על הרחבת קוטר או הקטנת קוטר בתוספת לחיצה על קוטר הרחבת. עבור מפרטים מסוימים של מפחיתים, ניתן להשתמש גם בהטבעה.
א. הקטנת קוטר/יצירת הרחבת קוטר
תהליך יצירת ההפחתה של המפחית הוא הכנסת ריק צינור בקוטר זהה לזה של הקצה הגדול של המפחית לתוך תבנית היוצר, ועל ידי לחיצה על ריק הצינור לאורך הכיוון הצירי, המתכת נעה לאורך חלל התבנית ומתכווצת טופס. על פי גודל המפחית, הוא מחולק ליצירת לחיצה חד פעמית או יצירת עיתונות מרובה. האיור שלהלן הוא תרשים סכמטי של היווצרות ההפחתה של מפחית קונצנטרי.

יצירת הרחבת קוטר היא להשתמש בחסר צינור הקטן מקוטר הקצה הגדול של המפחית, ולהשתמש באגרוף פנימי כדי להרחיב את הקוטר לאורך הקוטר הפנימי של ריק הצינור. תהליך הרחבת הקוטר פותר בעיקר את הבעיה שהמפחית בקוטר גדול יותר לא יכול להיווצר בקלות על ידי הפחתת קוטר. לעיתים, שיטות הרחבת הקוטר והקטנת הקוטר משולבות בהתאם לצרכי החומר והמוצר.
במהלך תהליך העיוות והלחיצה של הקטנת קוטר או התפשטות, כבישה קרה או כבישה חמה נקבעת בהתאם לחומרים ולתנאי הפחתת הקוטר השונים. בנסיבות רגילות, יש להשתמש בכבישה קרה ככל האפשר, אך יש להשתמש בכבישה חמה כאשר שינויים מרובים בקוטר גורמים להתקשות עבודה חמורה, כאשר עובי הדופן עבה מדי או כאשר משתמשים בחומרי פלדה מסגסוגת.

ב. יצירת הטבעה
בנוסף לשימוש בצינורות פלדה כחומרי גלם לייצור מפחיתים, ניתן לייצר מפרטים מסוימים של מפחיתים גם באמצעות לוחות פלדה בתהליך יצירת הטבעה. צורת האגרוף המשמשת לציור מתוכננת תוך התייחסות לממדי פני השטח הפנימיים של המפחית, והאגרוף משמש לניקוב ומתיחה של לוח הפלדה המרוסק לצורה.
