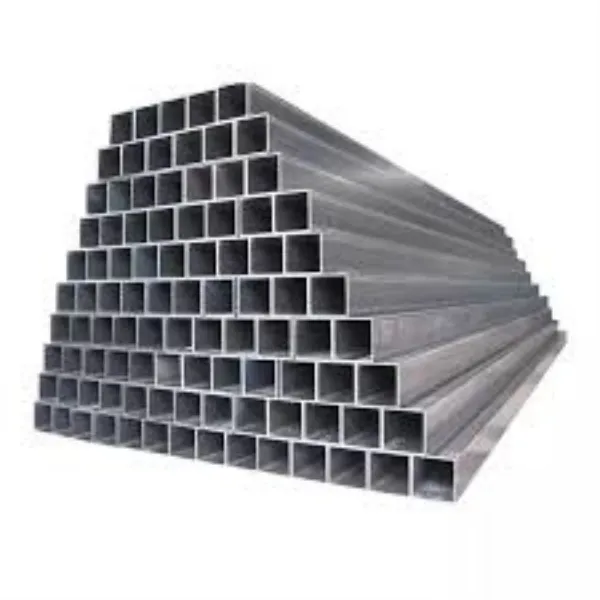

EN 10219 S235JRH צינור פלדה מבני
EN 10219 S235JRH (BS EN 10219 S235JRH) הוא צינור פלדת פחמן חלול בעל צורה קרה עם חוזק תפוקה מינימלי של 235 MPa עבור עובי דופן פחות או שווה ל-16 מ"מ וחוזק פגיעה מינימלי של 27 J ב-20 מעלות.
דרגת פלדה היא 1.0039.
| שם פלדה | חוזק תנובה מינימלי Rאה, MPa | חוזק מתיחה Rm, MPa | התארכות מינימלית אd, % | ||
| עובי מוגדר מ"מ | עובי מוגדר מ"מ | עובי מוגדר מ"מ | |||
| פחות או שווה ל-16 | >16 פחות או שווה ל-40 | ＜ 3 | גדול או שווה ל-3 פחות או שווה ל-40 | פחות או שווה ל-40 | |
| S235JRHa | 235 | 225 | 360-510 | 360-510 | 24 b |
מאפייני ההשפעה מאומתים רק אם צוינה אפשרות 1.3.
ב עבור עובי > 3 מ"מ וממדי חתך D/T < 15 (עגול) ו- (B+H)/2T < 12.5 (מרובע ומלבני), ההתארכות המינימלית מצטמצמת ב-2. עבור עובי < 3 מ"מ, התארכות מינימלית היא 17%.
ד לעובי < 3 מ"מ, ראה 9.2.2.
בדיקת ההשפעה תעמוד בדרישות של EN 10045-1.
עם זאת, אין צורך לאמת צינורות באיכות S235JRH בנפרד אלא אם יש דרישות ספציפיות.
| שם פלדה | אנרגיית השפעה מינימלית KVe, J |
| בטמפרטורת הבדיקה של | |
| 20 מעלות | |
| S235JRH | 27 |
ה למאפייני הפגיעה עבור חלקי בדיקה מופחתים ראה 6.7.2.
EN 10219 S235JRH יסופק בצורה קרה ללא טיפול חום לאחר מכן, אך ריתוכים עשויים להיות במצב מרותך או מטופל בחום.
יצירה קרה היא תהליך היווצרות לצורה הסופית בטמפרטורת החדר.
עבור חלקים חלולים של SAW עם קוטר חיצוני העולה על 508 מ"מ, ייתכן שתידרש פעולת גיבוש חמה, שאינה משפיעה על התכונות המכניות, כדי לעמוד בדרישות הסובלנות מחוץ לסיבוב.
