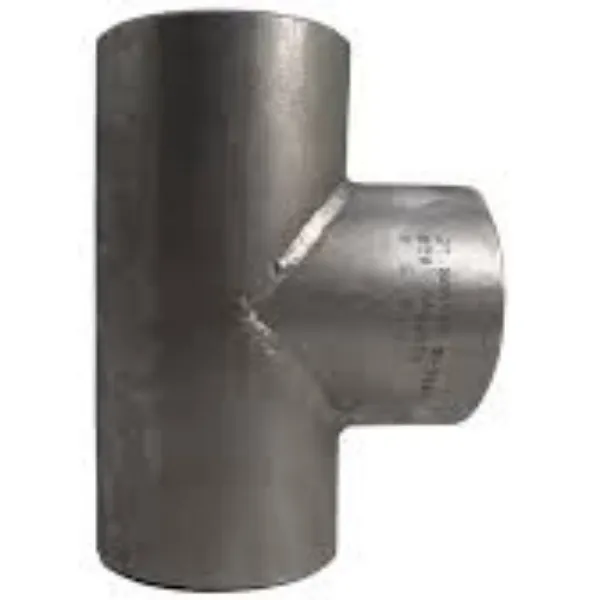

טי צינור פלדה
טי צינור פלדה ASME B16.9הוא בצורת T או בצורת Y עם שלושה שקעים בגודל זהה או שונה ונקרא טי שווה וטי צמצום, הקצוות המחברים הם באותם גדלים, הוא שווה טי, בעוד שגודל הפלטה קטן מגודל הצינור, אנו קוראים זה כמו מפחית טי. חולצת טי נמצא בשימוש נרחב בנפט, תעשייה כימית, תחנת כוח וצינורות תעשייתיים אחרים. החומר הנפוץ בשימוש הם פלדת פחמן A234 WPB ופלדת אל חלד 316.
טי צמצום טי שווה
בדיקה של טי ריתוך תחת
אנו נמדוד את עובי הדופן ואורך הטי, על מנת להבטיח את איכות המוצרים.
חבילה של טי ריתוך בטן
מוצרי טי בגודל של פחות מ-8 אינץ' יהיו מסודרים בקפידה בתוך קופסת העץ, יותר מ-8 אינץ' יהיו אריזות פלסטיק ואז יונחו על בסיס העץ.
מה זה ASME B16.9?
תקן ASME B16.9 מכסה מידות כוללות, סובלנות, דירוגים, בדיקות וסימונים עבור אביזרי ריתוך תחת מחושלים מתוצרת המפעל בגדלים NPS 1 ∕ 2 עד NPS 48 (DN 15 עד DN 1200). זה מכסה אביזרים בכל עובי דופן שניתן לייצר.
אביזרי ריתוך בטן משמשים במערכת צנרת כדי לשנות כיוון או תפקוד של מדיה, להסתעפות, להקטין את גודל הצינור או לחבר ציוד עזר. הם זמינים במספר סוגים כמו מרפק, טי, כובע, מפחית, קצה קצה ו-oelt, המיוצרים בצורת קר וחמה על בסיס מפרט ASTM A403 ו-ASTM A234.
מפרט אביזרי נירוסטה ASTM A403 WP304 ו-WP316
אביזרי גב מפלדת אל-חלד 304 ו-316 מעוצבים בדרגות ASTM A403 WP המבוססות על מידות סטנדרטיות ASME או MSS. הם יכולים להיות חלקים או סוג מרותך.
מפרט ASTM A403 מכסה צורות של מרפק צינור נירוסטה, טי, צלב, מפחית וכובע. יש להם תפקיד שונה במערכת הצנרת והם נמצאים בשימוש נרחב לריתוך על הצינור או האביזרים.
מפרט צינורות פלדת פחמן ASTM A234 WPB
ASTM A234 WPB הוא הדרגה הנפוצה והמייצגת ביותר באביזרים לצינורות פלדת פחמן. אנו מייצרים אותם בסוגים ללא semaless ומרותכים לפי התקן של ASME B16.9 & MSS-SP-43. אביזרי ריתוך תחת אלו מיועדים לשימוש בצנרת לחץ ובייצור מיכלי לחץ לצורך שירות בטמפרטורות מתונות ומגבותות.
מפרט של אביזרי טי צינור פלדה ASME/ANSI B16.9
| סוג צורה | טי שווה וטי מפחית |
| טווח מידות | 1/2" - 80" / DN15 - 2000 |
| לוח זמנים של עובי | SCH 10 - SCH 160, XXS |
| תֶקֶן | GB/T12459, GB/T13401, HG/T21635/21631, SH3408/3409, ANSI / ASME B16.9, MSS SP 43, JIS B2311/2312/2313, DIN2605/2615/2615/20175, EN |
| פלדת פחמן | Q235, 20#, 35#, 45#, 20G,Q345B, 16Mn, ASTM A234 WPB/WPC, A420 WPL6 |
| דרגות API 5L | ASTM A860 WPHY 42 / 46 / 56 / 60 / 65 |
| סגסוגת פלדה | ASTM A234 WP11 / WP12 / WP 5 / WP9 / WP91 / WP92,15CrMoG, 12Cr1MoVG, 12Cr5Mo, 1Cr5Mo, Cr9Mo, 10CrMo910, 12CrMo{{18} |
| נירוסטה | ASTM A403 WP304/304L/304H, 316/316L, 310S, 317,347, 904L, A815 S32205, S31803, 32750, 32760 |
ASME/ANSI B16.9 מידות טי צינור פלדה
| גודל נומינלי | קוטר חיצוני ב-Bevel | מרכז עד סוף | ||
| DN | NPS | OD1×OD2 | C | M |
| 15 | 1/2 | 21.3 | 25 | 25 |
| 20 | 3/4 | 26.7 | 29 | 29 |
| 25 | 1 | 33.4 | 38 | 38 |
| 32 | 11/4 | 42.2 | 48 | 48 |
| 40 | 11/2 | 48.3 | 57 | 57 |
| 50 | 2 | 60.3 | 64 | 64 |
| 65 | 21/2 | 73.0 | 76 | 76 |
| 80 | 3 | 88.9 | 86 | 86 |
| 90 | 31/2 | 101.6 | 95 | 95 |
| 100 | 4 | 114.3 | 105 | 105 |
| 125 | 5 | 141.3 | 124 | 124 |
| 150 | 6 | 168.3 | 143 | 143 |
| 200 | 8 | 219.1 | 178 | 178 |
| 250 | 10 | 273.0 | 216 | 216 |
| 300 | 12 | 323.8 | 254 | 254 |
| 350 | 14 | 355.6 | 279 | 279 |
| 400 | 16 | 406.4 | 305 | 305 |
| 450 | 18 | 457.0 | 343 | 343 |
| 500 | 20 | 508.0 | 381 | 381 |
| 550 | 22 | 559.0 | 419 | 419 |
| 600 | 24 | 610.0 | 432 | 432 |
| 650 | 26 | 660.0 | 495 | 495 |
| 700 | 28 | 711.0 | 521 | 521 |
| 750 | 30 | 762.0 | 559 | 559 |
| 800 | 32 | 813.0 | 597 | 597 |
| 850 | 34 | 864.0 | 635 | 635 |
| 900 | 36 | 914.0 | 673 | 673 |
| 950 | 38 | 965.0 | 711 | 711 |
| 1000 | 40 | 1016.0 | 749 | 749 |
| 1050 | 42 | 1067.0 | 762 | 711 |
| 1100 | 44 | 1118.0 | 813 | 762 |
| 1150 | 46 | 1168.0 | 851 | 800 |
| 1200 | 48 | 1219.0 | 889 | 838 |
| 1300 | 52 | 1321.0 | 965 | 914 |
| 1400 | 56 | 1422.0 | 1041 | 965 |
| 1600 | 64 | 1626.0 | 1194 | 1092 |
| 1700 | 68 | 1727.0 | 1270 | 1168 |
| 1800 | 72 | 1829.0 | 1320 | 1245 |
| 1900 | 76 | 1930.0 | 1422 | 1320 |
| 2000 | 80 | 2032.0 | 1499 | 1397 |
הערות
1) מלבד התקנים שהוזכרו לעיל, חלים גם התקנים של GB/T 10752 SH 3408 SH 3409 HG/T 21635 HG/T 21631 SY/T 0510 DL/T 695 EN 10253 וכו'.
2) עבור הטיז הישר עם DN גדול מ-650 או שווה ל-650(NPS 26) והטיזים המצמצמים עם DN גדול מ-350 או שווה ל-350 (NPS 14 , מומלץ להשתמש במידות השקע (כלומר שניתן ליישם את הגדלים האחרים ).
3) עבור הטיז והצלבים עם הגדלים הגדולים מאלה המפורטים בטבלה לעיל, הם יסופקו בכפוף לגודל המוסכם על ידי הרוכש והיצרן או על פי מידה של היצרן.
