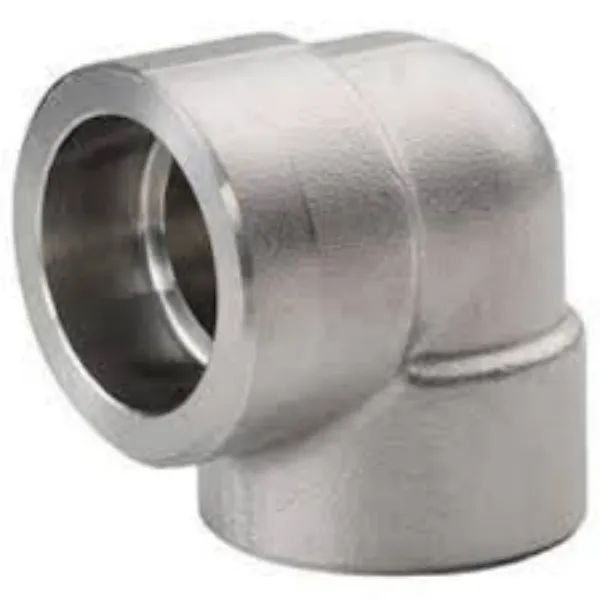

מרפק ריתוך שקע
מרפק ריתוך שקעים מחושל ASME B16.11 זמין ב-90 מעלות ו-45 מעלות ששימש לחיבור צינור ASME לאביזרים או שסתומים באמצעות ריתוך אטם פילה. המשקל קל בגלל מידות קטנות. ויש לו מגוון תכונות כגון אמינות, עמידות ודיוק מימדים. ישנם 3 דירוגי לחץ בדרגות 3000, 6000 ו-9000.
מרפק Class 3000: לשימוש עם צינור פלדה Sch 80.
מרפק Class 6000: להתאמה עם צינור פלדה Sch 160.
מרפק Class 9000: לחיבור עם צינור פלדה Sch XXS
אביזרי ריתוך שקעים הם משפחה של אביזרי פרזול בלחץ גבוה המשמשים רק בשילוב עם צינור ANSI וזמינים באותו טווח גדלים.
למרות שיש כמה קווי דמיון בין הצורות של שני הריתוכים, אבל ריתוך שקעים עדיין נחשב לשונה מריתוך פילה.
מפרט של אביזרי ריתוך שקעים ASME B16.11
| צוּרָה | אביזרי ישרים ומקטינים |
| טווח מידות | 1/8 אינץ' - 4" / DN6 - DN100 |
| דירוג לחץ | מחלקה 3000 פאונד, 6000 פאונד, 9000 פאונד |
| תֶקֶן | ASME B16.11, BS3799 |
| פלדת פחמן | ASTM A105 / A105N, ASTM A350 LF2/LF3, A694 F42 / 46 / 56 / 60 / 65 |
| סגסוגת פלדה | ASTM A182 F11 / F12 / F5 / F9 / F91 / F92 / F22 |
| נירוסטה | ASTM A182 F304/304L/304H, F316/316L, F310S, F317, F347, F904L |
סימון ובדיקה של מרפק ריתוך שקע מגולוון
חבילה של אביזרי מרפק ריתוך Socket
ארוז את כל מרפקי ה-SW בקרטונים.
הדביקו תווית על כל הקרטונים.
הכניסו קרטונים לקופסת עץ.
צור סימן משלוח על קופסת עץ.
ASME B16.11 Socket Weld מידות מרפק
| DN | NPS | B | G | C | |||||||
| 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | ||||||
| ave | דקה | ave | דקה | ave | דקה | ||||||
| 6 | 1/8 | 10.9 | 2.41 | 3.15 | - | 3.18 | 3.18 | 3.96 | 3.43 | - | - |
| 8 | 1/4 | 14.3 | 3.02 | 3.68 | - | 3.78 | 3.30 | 4.60 | 4.01 | - | - |
| 10 | 3/8 | 17.7 | 3.20 | 4.01 | - | 4.01 | 3.50 | 5.03 | 4.37 | - | - |
| 15 | 1/2 | 21.9 | 3.73 | 4.78 | 7.47 | 4.67 | 4.09 | 5.97 | 5.18 | 9.53 | 8.18 |
| 20 | 3/4 | 27.3 | 3.91 | 5.56 | 7.82 | 4.90 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 |
| 25 | 1 | 34.0 | 4.55 | 6.35 | 9.09 | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 |
| 32 | 11/4 | 42.8 | 4.85 | 6.35 | 9.70 | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 |
| 40 | 11/2 | 48.9 | 5.08 | 7.14 | 10.15 | 6.35 | 5.54 | 8.92 | 7.80 | 12.70 | 11.12 |
| 50 | 2 | 61.2 | 5.54 | 8.74 | 11.07 | 6.93 | 6.04 | 10.92 | 9.50 | 13.84 | 12.12 |
| 65 | 21/2 | 73.9 | 7.01 | - | - | 8.16 | 7.62 | - | - | - | - |
| 80 | 3 | 89.9 | 7.62 | - | - | 9.52 | 8.30 | - | - | - | - |
| 100 | 4 | 115.5 | 8.56 | - | - | 10.69 | 9.35 | - | - | - | - |
1) העובי האחיד מסביב לשקע השקע לא יפחת מהערך הממוצע, העובי באזורים חלקיים יכול להיות המינימום. אֶחָד.
2) בהתחשב בסובלנות של הקוטר החיצוני של הצינור, הקטרים של שקע שקעים מסוימים יכולים להיות קצת יותר גדולים מאלה שצוינו ב-B16.11.
3) כאשר הגדלים של צינורות החיבור אינם תואמים לאלו המפורטים בקטלוג זה, יצוינו מידות הצינורות המחברים במפרט הרכישה.
4) כאשר האביזרים מצטמצמים, גדלי המבנה יהיו זהים לאלו של האביזרים הישרים ו-BJD יעובד לפי הקצוות המקטינים בהתאם.
5) ניתן לייצר התאמה גם כחיבורים מעורבים של SW ו-THRD.
