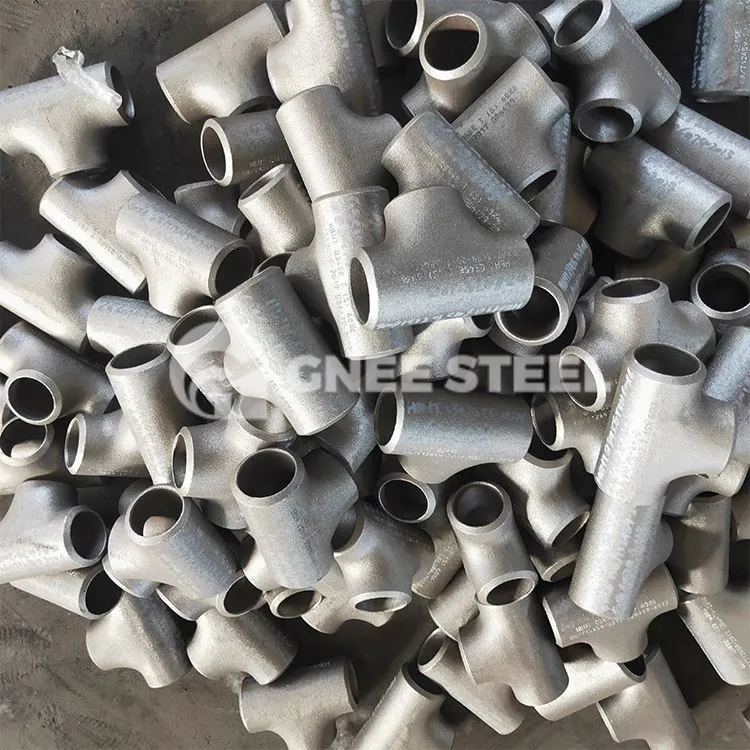

טי ריתוך שקעים מנירוסטה בלחץ גבוה
ישנם שני טי בלחץ גבוה בשימוש נפוץ, האחד הוא טי בלחץ גבוה מרותך, והשני הוא טי בלחץ גבוה מחושל באופן אינטגרלי. טיז מרותכים בלחץ גבוה עשויים מצינורות פלדה בלחץ גבוה באיכות גבוהה. שיטת הייצור דומה לחפירת חורים בצינורות. החורים בצינור הראשי חייבים להתאים לקוטר צינורות הענפים המחוברים. דרישות איכות הריתוך הן מחמירות. לרוב נדרש חימום מוקדם לפני הריתוך, וטיפול בחום מתבצע לאחר הריתוך. המפרט וטווח הלחץ שלו זהים לאלו של מרפקים בלחץ גבוה.
תֶקֶן -ANSI/ASME:ASTM A182, ASTM SA182
מימד:ASME 16.11, MSS SP-79, MSS SP-95, 83, 95, 97, BS 3799
גודל :1/8" NB TO 4" NB
מעמד :2000LBS, 3000LBS, 6000LBS
סוג:טי ריתוך שקעים, טי רתך שווה לשקע, טי לא שווה לרתך שקעים
| מִפרָט | גוֹבַה | OD | S | S1 | D | D1 | C | C1 | G | עוֹבִי (מידה גדולה) |
עוֹבִי (מידה קטנה) |
מִשׁקָל |
| 1/2 * 1/4 | 50 | 33 | 22.3 | 14.5 | 15 | 8.5 | 9.5 | 9.5 | 15.5 | 5.4 | 9.3 | 0.4 |
| 1/2 * 3/8 | 50 | 33 | 22.3 | 18 | 15 | 11.8 | 9.5 | 9.5 | 15.5 | 5.4 | 7.5 | 0.4 |
| 3/4 * 3/8 | 63 | 38 | 27.5 | 18 | 20.2 | 11.8 | 12.5 | 9.5 | 19 | 5.3 | 10 | 0.5 |
| 3/4 * 1/2 | 63 | 38 | 27.5 | 22.3 | 20.2 | 15 | 12.5 | 9.5 | 19 | 5.3 | 7.9 | 0.5 |
| 1 * 1/2 | 70 | 46 | 34.5 | 22.3 | 25.9 | 15 | 12.5 | 9.5 | 22.5 | 5.8 | 11.9 | 0.7 |
| 1 * 3/4 | 70 | 46 | 34.5 | 27.5 | 25.9 | 20 | 12.5 | 12.5 | 22.5 | 5.8 | 9.3 | 0.7 |
| 1-1/4 * 1/2 | 79 | 57 | 42.7 | 22.3 | 34.3 | 15 | 12.5 | 9.5 | 27 | 7.2 | 17.4 | 1.2 |
| 1-1/4 * 3/4 | 79 | 57 | 42.7 | 27.5 | 34.3 | 20.2 | 12.5 | 12.5 | 27 | 7.2 | 14.8 | 1.1 |
| 1-1/4 * 1 | 79 | 57 | 42.7 | 34.5 | 34.3 | 25.9 | 12.5 | 12.5 | 27 | 7.2 | 11.3 | 1.1 |
| 1-1/2 * 1/2 | 89 | 63 | 48.8 | 22.3 | 40.1 | 15 | 12.5 | 9.5 | 32 | 7.1 | 20.4 | 1.5 |
| 1-1/2 * 3/4 | 89 | 63 | 48.8 | 27.5 | 40.1 | 20.2 | 12.5 | 12.5 | 32 | 7.1 | 17.8 | 1.4 |
| 1-1/2 * 1 | 89 | 63 | 48.8 | 34.5 | 40.1 | 25.9 | 12.5 | 12.5 | 32 | 7.1 | 14.3 | 1.3 |
| 1-1/2 * 1-1/4 | 89 | 63 | 48.8 | 42.7 | 40.1 | 34.3 | 12.5 | 12.5 | 32 | 7.1 | 10.2 | 1.2 |
| 2 * 1/2 | 108 | 76 | 60.8 | 22.3 | 51.7 | 15 | 16 | 9.5 | 38 | 7.6 | 26.9 | 2.4 |
| 2 * 3/4 | 108 | 76 | 60.8 | 27.5 | 51.7 | 20.2 | 16 | 12.5 | 38 | 7.6 | 24.3 | 2.3 |
| 2 * 1 | 108 | 76 | 60.8 | 34.5 | 51.7 | 25.9 | 16 | 12.5 | 38 | 7.6 | 10.8 | 2.2 |
| 2 * 1-1/4 | 108 | 76 | 60.8 | 42.7 | 51.7 | 34.3 | 16 | 12.5 | 38 | 7.6 | 16.7 | 2.1 |
| 2 * 1-1/2 | 108 | 76 | 60.8 | 48.8 | 51.7 | 40.1 | 16 | 12.5 | 38 | 7.6 | 13.6 | 2 |
טי נירוסטה
