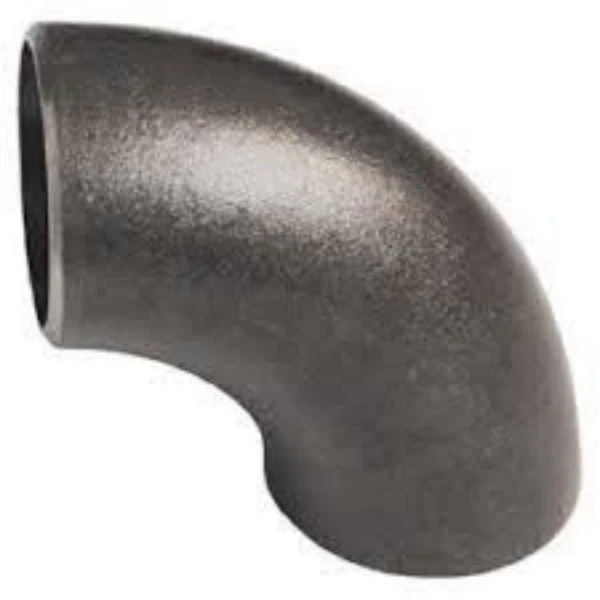

מרפק צינור פלדה 90 מעלות פעל כדי לשנות את כיוון הנוזל ב-90 מעלות, כך נקרא גם כמרפק אנכי. זוהי הדרגה הנפוצה בכל מערכות הצנרת ומשמשת בעיקר בכל הדרגות השונות של המרפקים. (מכיוון שהוא נוח להתאים לבניית פלדה ולמבנה.)
רדיוס ארוך 90 מעלות מרפק
מרפק צינור פלדה LR 90 מעלות מותקנים בין צינור או צינור באורכים שונים. זה עוזר לשנות כיוון ב-90 מעלות, והוא משמש בדרך כלל לחיבור צינורות למשאבות, ניקוז סיפון ושסתום.
רדיוס קצר 90 מעלות מרפק
מרפק SR 90 מעלות זהה למרפק הצינור שהוזכר לעיל, אך הקוטר קצר יותר. לכן, סוג זה של מרפק פלדה משמש לעתים קרובות כאשר המקום אינו מספיק.
ANSI/ASME B16.9 90 מעלות מרפקהוא סוג אחד של אביזרי צינור פלדה אשר נהגו לשנות את כיוון הצינור. ניתן לחלק אותו לרדיוס ארוך (LR) ורדיוס קצר (SR). אנו מספקים פלדת פחמן, נירוסטה ומרפק אלומיניום הן ללא תפרים והן מרותכות עבור הפרויקטים בחו"ל.
מרפק ריתוך קת ASME B16.9הוא אביזרי השימוש הנפוץ ביותר בתעשיות בדרגות שונות של 22.5, 45, 90 ו- 180. חוץ מזה, יש להם חוזק תפוקה וחוזק מתיחה טובים. בדרך כלל לריתוך התחתית ולמפחית יש פונקציה של הקטנת הגדלים במערכת הצינורות, בעוד שאנו יכולים לייצר את המרפק המפחית המיוחד לחיבור צינורות בגדלים שונים.
בדיקת ריתוך קת 90 מעלות מרפק
פלדת פחמן מרפק 90 מעלות 4 אינץ' SCH80 A234 WPB ASME B16.9
לפני המסירה, נבדוק את הזווית, עובי הדופן וגודל המרפק כדי לוודא שהמוצר כשיר.
מה זה ASME B16.9?
תקן ASME B16.9 מכסה מידות כוללות, סובלנות, דירוגים, בדיקות וסימונים עבור אביזרי ריתוך תחת מחושלים מתוצרת המפעל בגדלים NPS 1/2 עד NPS 48 (DN 15 עד DN 1200). זה מכסה אביזרים בכל עובי דופן שניתן לייצר. תקן זה אינו מכסה אביזרי ריתוך תחת עמידים בפני קורוזיה בלחץ נמוך. ראה MSS SP-43, אביזרי ריתוך קת מפלדת אל-חלד.
אביזרי ריתוך בטן משמשים במערכת צנרת כדי לשנות כיוון או תפקוד של מדיה, להסתעפות, להקטין את גודל הצינור או לחבר ציוד עזר. הם זמינים במספר סוגים כמו מרפק, טי, כובע, מפחית, קצה קצה ו-oelt, המיוצרים בצורת קר וחמה על בסיס מפרט ASTM A403 ו-ASTM A234.
מפרט של ASME B16.9 90 התאמה למרפק
| טווח מידות | 1/2" - 80" / DN15 - 2000 |
| לוח זמנים של עובי | SCH 10, 20, 40, STD, XS, 80, 100, 120, 140, 160, XXS |
| תֶקֶן | ANSI / ASME B16.9, MSS SP 43, JIS B2311/2312/2313, EN10253 |
| דרגות פלדת פחמן | ASTM A234 WPB/WPC, A420 WPL6, A860 WPHY 42 / 46 / 56 / 60 / 65 |
| סגסוגת פלדה ציונים | ASTM A234 WP11 / WP12 / WP5 / WP9 / WP91 / WP92,15CrMoG, 12Cr1MoVG, 12Cr5Mo, 1Cr5Mo, Cr9Mo, 10CrMo910, 12CrMo{{18} |
| ציוני נירוסטה | ASTM A403 WP304/304L/304H, 316/316L, 310S, 317, 347, 904L |
| ציוני נירוסטה דופלקסים | ASTM A815 S32205, S31803, 32750, 32760 |
מידות מרפק 90 מעלות
| DN | NPS | OD | A | |
| LR | SR | |||
| 15 | 1/2 | 21.3 | 38 | 25 |
| 20 | 3/4 | 26.7 | 38 | 25 |
| 25 | 1 | 33.4 | 38 | 25 |
| 32 | 1-1/4 | 42.2 | 48 | 32 |
| 40 | 1-1/2 | 48.3 | 57 | 38 |
| 50 | 2 | 60.3 | 76 | 51 |
| 65 | 2-1/2 | 73.0 | 95 | 64 |
| 80 | 3 | 88.9 | 114 | 76 |
| 90 | 3-1/2 | 101.6 | 133 | 89 |
| 100 | 4 | 114.3 | 152 | 102 |
| 125 | 5 | 141.3 | 190 | 127 |
| 150 | 6 | 168.3 | 229 | 152 |
| 200 | 8 | 219.1 | 305 | 203 |
| 250 | 10 | 273.0 | 381 | 254 |
| 300 | 12 | 323.8 | 457 | 305 |
| 350 | 14 | 355.6 | 533 | 356 |
| 550 | 22 | 559.0 | 838 | 559 |
| 600 | 24 | 610.0 | 914 | 610 |
| 650 | 26 | 660.0 | 991 | 660 |
| 700 | 28 | 711.0 | 1067 | 711 |
| 750 | 30 | 762.0 | 1143 | 762 |
| 800 | 32 | 813.0 | 1219 | 813 |
| 850 | 34 | 864.0 | 1295 | 864 |
| 900 | 36 | 914.0 | 1372 | 914 |
| 950 | 38 | 965.0 | 1447 | 965 |
| 1000 | 40 | 1016.0 | 1524 | 1016 |
| 1050 | 42 | 1067.0 | 1600 | 1067 |
| 1100 | 44 | 1118.0 | 1676 | 1118 |
| 1150 | 46 | 1168.0 | 1753 | 1168 |
| 1200 | 48 | 1219.0 | 1829 | 1219 |
| 1300 | 52 | 1321.0 | 1981 | 1321 |
| 1400 | 56 | 1422.0 | 2134 | 1422 |
| 1500 | 60 | 1524.0 | 2286 | 1524 |
| 1600 | 64 | 1626.0 | 2438 | 1626 |
| 1700 | 68 | 1727.0 | 2591 | 1727 |
| 1800 | 72 | 1829.0 | 2743 | 1829 |
| 1900 | 76 | 1930.0 | 2896 | 1930 |
| 2000 | 80 | 2032.0 | 3048 | 2032 |
הערות:
1) מלבד אלה, חלים גם GB/T 10752 SH 3408 SH 3409 HG/T 21635 HG/ T 21631 SY/T 0510 DL/T 695 EN 10253 וכו'.
2) המרפק עם NPS מעל 80 ייעשה בכפוף לגדלים המוסכמים על ידי הרוכש והיצרן.
