מה זה P235GH TC1?
צינור פלדה P235GH TC1 הוא צינור פלדה שאינו-מסגסוגת, המשמש בעיקר בצינורות לחץ בסיסיים ומערכות דוודים, השייך לתרחישים קונבנציונליים של נושאי לחץ- בלחץ בינוני ונמוך (כגון צינורות עיבוד שבבי רגילים וצינורות הנדסיים כלליים).
מה ההבדל בין P235GH, TC1 ו-TC2?
| תכונה | P235GH TC1 | P235GH TC2 | הבדלים עיקריים |
|---|---|---|---|
| טיפול בחום | מנורמל (N) או מנורמל ומחוסם | חייב להיותמנורמל (N) | TC2דורש נורמליזציה, בעוד ש-TC1 מאפשר טיפולים אחרים כמו-מתגלגל (אם צוין). |
| דרישות לבדיקת השפעה | בדיקות השפעהלא חובהאלא אם כן צוין על ידי הלקוח | בדיקת השפעה חובהבטמפרטורה מוגדרת (למשל, 0 מעלות, -20 מעלות, או לפי הסכם) | ל-TC2 ישדרישות קשיחות מחמירות יותר כדי להבטיח ביצועים ביישומים-בטמפרטורה נמוכה. |
| קשיחות (חריץ צ'ארפי V-) | אין אנרגיית השפעה מינימלית מובטחת | ערכי אנרגיית השפעה מינימליתנדרש (למשל, 27 J בטמפרטורה שצוינה) | TC2 מיועד עבור סביבות קרות יותרכאשר הסיכון לשברים שביר גבוה יותר. |
| יישומים | ציוד לחץ כללי, דוודים ומחלפי חום שבהם קשיחות-בטמפרטורה נמוכה אינה קריטית | שירותי-טמפרטורות נמוכות, כמו באקלים קר, מערכות קירור או יישומים בים | TC2 מועדף כאשר טמפרטורות תפעול נמוכותאו מתיבטיחות מפני שבר שבירהוא קריטי. |
| אבטחת איכות | דרישות מכניות וכימיות בסיסיות | בדיקות משופרותעבור מאפייני השפעה | TC2 כולל בדיקות נוספותכדי לאמת קשיחות, הגדלת עלויות הייצור. |
p235gh tc1 חומר שווה ערך astm
במערכת התקן האמריקאי (ASA), החומר המקביל ל-P235GH TC1 הוא בדרך כלל A106 דרגה B.
הרכב כימי p235gh tc1
| C | סִי | Mn | P | S | Cr | Cu | מו | נ.ב | ני | טי | V | N | אל |
| פחות או שווה ל-0.16 | פחות או שווה ל-0.35 | 0.60-1.20 | פחות או שווה ל-0.025 | פחות או שווה ל-0.010 | פחות או שווה ל-0.30 | פחות או שווה ל-0.30 | פחות או שווה ל-0.08 | פחות או שווה ל-0.020 | פחות או שווה ל-0.30 | פחות או שווה ל-0.03 | פחות או שווה ל-0.02 | פחות או שווה ל-0.012 | גדול או שווה ל-0.020 |
p235gh tc1מאפיינים מכניים:
| חוזק מתיחה | σ B350 ~480 MPa |
| חוזק תפוקה | σ S גדול או שווה ל-215 MPa |
| הַאֲרָכָה | δ5 גדול או שווה ל-25% |
| אנרגיית ספיגת השפעה | Akv גדול או שווה ל-47 J |
| קשיות ברינל | פחות או שווה ל-105~140 HB100/3000 |
p235gh tc1טיפול בחום:
| טמפרטורת עבודה חמה | 1100 ~ 850 מעלות |
| טמפרטורת חישול | 890 ~ 950 מעלות |
| מנרמל טמפרטורה | 520 ~ 580 מעלות |
ביצועי-טמפרטורה גבוהים:
טמפרטורת הפעלה עיצובית: עד 400 מעלות (לטווח ארוך-) ומעלה (לטווח קצר-).
חוזק תפוקה ב-100 מעלות: גדול או שווה ל-215 MPa.
חוזק תפוקה ב-200 מעלות: ≈195 MPa.
חוזק תפוקה ב-300 מעלות: ≈175 MPa, שמירה על שלמות מבנית.
התנגדות לזחילה: מגבלת זחילה ≈110 MPa ב-250 מעלות; ≈90 MPa ב-300 מעלות, מתאים לשירות-לטווח ארוך בטמפרטורה גבוהה-.
עמידות חמצון-בטמפרטורה גבוהה: שכבת תחמוצת יציבה נוצרת מתחת ל-300 מעלות, ומפחיתה את דרישות התחזוקה.

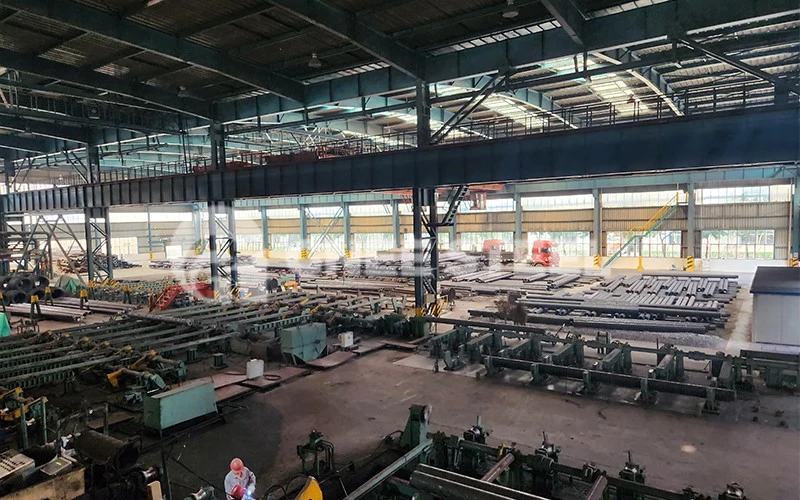

מפעל צינורות מגולגלים חמים P235GH TC1
