תֵאוּר
שם המוצר:צינור סיכה, צינור משובץ, צינור סיכה
חומר צינור בסיס:נירוסטה, פלדת פחמן, פלדת סגסוגת
OD צינור בסיס:60 מ"מ עד 200 מ"מ
גובה חתך:12.7 מ"מ עד 63.5 מ"מ
גובה הרבעה:כבקשת הלקוח.
סוֹף:קצוות רגילים, קצוות משופעים, או לפי בקשת הלקוח.
אורך צינור חשוף משני הצדדים:כבקשת הלקוח.

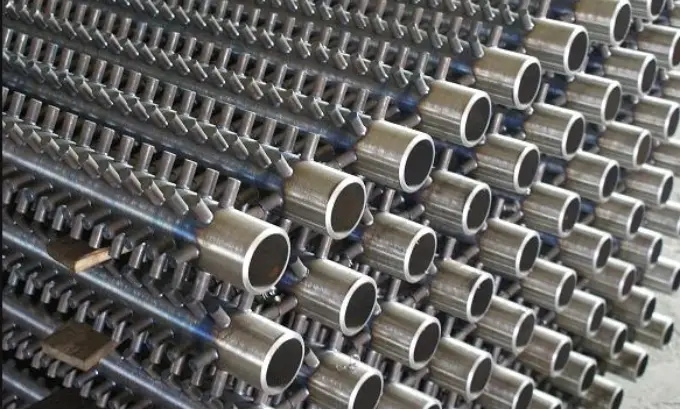

צינורות משובצים מיוצרים על ידי ריתוך התנגדות חתיכים שנוצרו במיוחד (סיכות עגולות) המסודרים בשורות סביב הצינור. צינורות סיכות זמינים במגוון גדלים וצורות. ידוע גם כצינור מסמר. לצינורות ניצבים יש יעילות העברת חום גבוהה. יעילות חילופי החום שווה פי 2-3 מהצינור החשוף. הקשר המכני חזק מאוד, כך שניתן להשתמש בו במקום בו מופעלים עומסים מכניים קיצוניים, מתחים וכו' במהלך העיבוד או הניקוי. ניתן להשתמש בצינורות חתוכים אלו במקררי אוויר ומחלפי חום וכו' ומועדפים בתעשיות כגון בתי זיקוק פטרוכימיים, תחנות כוח, תעשייה כימית ומפעלי פלדה וכו'.
שימושים בצינור משובץ
צינורות משובצים עמידות גבוהה בסביבות הקשות, כגון קטעים של אטמוספרות חומצה גופרתית, הופכת אותו לשימושי מאוד עבור התעשיות הבאות:
- תהליך התאוששות חום של התעשייה הפטרוכימית
- תנורי הסעה, מחוללי ואקום לעיבוד כימי
- יישומי נפט
דרגת חומר צינור בסיס:
A335 P1,P5,P9,P11,A213 T9,T11,T22,TP304,TP316/316L,TP321
A106GrB,A210 Gr A1, A210 GrC,ASME SA192/ASTM A192
ASME SA213/ASTM A213 TP304/304L,TP316/TP316L,TP321,TP310S,TP317
דרגת חומר חתיכים:
פלדת פחמן: ASTM A510 דרגה 1005 עד 1010.
נירוסטה: AISI 304,316,410,347,321. ASTM A193 כיתה: B6, B6X, B8, B8a, B8M, B8C. Cr-סגסוגת מו וכו'.
מִפרָט
|
האב לא |
פרטים |
לָנוּעַ |
|
1 |
חומר צינור בסיס |
נירוסטה, פלדת פחמן, סגסוגת פלדה, טיטניום, נחושת, נירוסטה דופלקסית, & Inconel וכו' (כל החומר בגבול התיאורטי) |
|
2 |
קוטר חיצוני של צינור בסיס |
60 מ"מ עד 200 מ"מ |
|
3 |
עובי צינור בסיס |
3 מ"מ עד 12.70 מ"מ מעל |
|
4 |
אורך צינור הבסיס |
2000 מ"מ דקות עד 15000 מ"מ |
|
5 |
חומר חתך |
פלדת פחמן/נירוסטה/פלדת סגסוגת |
|
6 |
עובי הרבעה |
6 מ"מ עד 16 מ"מ |
|
7 |
צפיפות הרבעה |
15.88 מ"מ או 63 חתיכים לצלחת למטר (ניתן להתאים אישית לדרישות הלקוח) |
|
8 |
גובה הרבעה |
12.7 מ"מ עד 63.5 מ"מ |
|
9 |
קצוות חשופים |
לפי דרישת הלקוח |
גודל וחומר צינור משובץ
|
Tube OD |
25~355.6 (מ"מ) |
1"~14"(NPS) |
|
קיר צינור Thk. |
3.5~28.6 (מ"מ) |
0.14"~1.1" |
|
אורך צינור |
פחות או שווה ל-25,000 (מ"מ) |
פחות או שווה ל-82 רגל |
|
Stud Dia. |
6~25.4 (מ"מ) |
0.23"~1" |
|
גובה הרבעה |
10~50.8 (מ"מ) |
0.4"~2" |
|
Stud Pitch |
8~30 (מ"מ) |
0.3"~1.2" |
|
צורת חתך |
גלילי, אליפטי, עגול, סוג עדשה |
|
|
זווית פני השטח של חתך לצינור |
שורות אנכיות, זוויתיות, מדורגות |
|
|
חומר חתך |
CS (הציון הנפוץ ביותר הוא Q235B) SS (הדרגה הנפוצה ביותר היא AISI 304, 316, 409, 410, 321,347) A.S. |
|
|
חומר צינור |
CS (הציון הנפוץ ביותר הוא A106 Gr.B) SS (הדרגה הנפוצה ביותר היא TP304, 316, 321, 347) AS (הדרגה הנפוצה ביותר היא T/P5,9,11,22,91) |
|
|
* טבלה זו משמשת כמדריך כללי ליכולות שלנו, אנא התקשר אלינו לכל מקרה אחר בהתאמה אישית. |
||
תֶקֶן
ניתן לספק את צינורות הסנפיר Stud / Stud Fin Pipes עם הסמכות EN 10204 EN 3.1 ו-EN 3.2. אנו יכולים לספק בדיקת צד שלישי מכל סוכנות בדיקה נחשבת.
תַהֲלִיך
חתכי הפלדה מרותכים לצינור באופן אוטומטי בהתנגדות, ומייצרים ריתוכים מזויפים באיכות גבוהה. תהליך הריתוך מאפשר שילוב של כל דרגות עבור חתיכים וצינורות: פחמן, סגסוגת, פלדות אל חלד וסגסוגות ניקל גבוהות. צינורות סגסוגת פלדה מוקלים -לאחר חיתוך, בהתאם למפרטים הרלוונטיים לסוג ודרגת הפלדה המשמשת.
אֲרִיזָה
