ידע בצינורות מקדחה

סיווג ופונקציות של צינורות לכלי קידוח
הקלי, צינור הקידוח, צינור הקידוח המשוקלל וקולרי הקידוח בכלי הקידוח מהווים את מחרוזת הקידוח. מחרוזת הקידוח היא כלי קידוח הליבה שמניע את המקדחה מהקרקע לתחתית הבאר. זהו גם מעבר מהקרקע לתחתית הבאר. יש לו שלוש פונקציות עיקריות: ① העברת מומנט כדי להניע את המקדח לקידוח; ② להסתמך על המשקל שלו כדי להפעיל לחץ על המקדח כדי לשבור את הסלע בתחתית; ③ הובלת נוזל ניקוי הבאר, כלומר, בוץ הקידוח עובר דרך משאבת הבוץ בלחץ גבוה על הקרקע ומונע לתוך מחרוזת הקידוח. החור זורם לתחתית הבאר כדי לשטוף את הייחורים ולקרר את המקדחה, ונושא את הייחור חזרה לקרקע דרך החלל הטבעתי בין המשטח החיצוני של מחרוזת הקידוח לקיר הבאר כדי להשיג את מטרת הקידוח. במהלך תהליך הקידוח, על מיתר הקידוח לעמוד בעומסים מתחלפים ומורכבים שונים, כגון מתח, דחיסה, פיתול, כיפוף ומתחים אחרים. המשטח הפנימי גם צריך לעמוד בפני שחיקה וקורוזיה של בוץ בלחץ גבוה.

⑴ צינור קלי: ישנם שני סוגים של צינורות קלי: מרובע ומשושה. צינורות מקדחי הנפט של ארצי משתמשים בדרך כלל בצינור קידוח מרובע אחד לכל סט של מיתרי מקדחה. המפרטים שלו הם: 63.5 מ"מ (2-1/2 אינץ'), 88.9 מ"מ (3-1/2 אינץ'), 107.95 מ"מ (4-1/4 אינץ'), 133.35 מ"מ (5-1/4 אינץ' ), 152.4 מ"מ (6 אינץ') וכו'. האורך בשימוש בדרך כלל הוא 12 ~ 14.5 מ'.

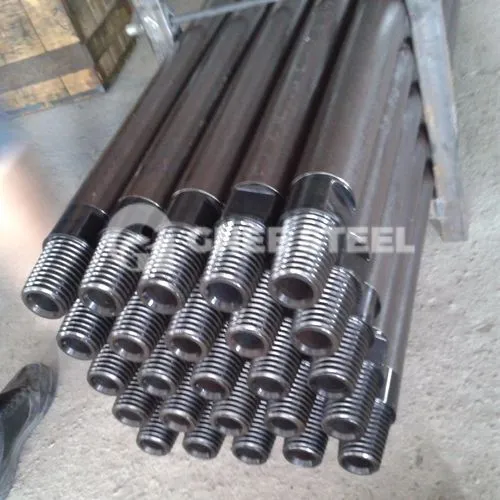

⑵ צינור מקדחה: צינור מקדחה הוא הכלי העיקרי לקידוח. הוא מחובר לקצה התחתון של הקלי. ככל שהקידוח מעמיק, צינור הקידוח ממשיך להאריך את מחרוזת הקידוח בזה אחר זה. המפרטים של צינור הקידוח הם: 60.3 מ"מ (2-3/8 אינץ'), 73.03 מ"מ (2-7/8 אינץ'), 88.9 מ"מ (3-1/2 אינץ'), 114.3 מ"מ ({{14} }/2 אינץ'), 127 מ"מ (5 אינץ'), 139.7 מ"מ (5-1/2 אינץ') וכו'.

⑶ צינור מקדחה משוקלל: צינור מקדחה משוקלל הוא כלי מעבר המחבר בין צינור המקדחה לצווארון המקדחה, שיכול לשפר את מצב הלחץ של צינור המקדחה ולהגביר את הלחץ על המקדחה. המפרט העיקרי של צינור מקדחה משוקלל הם: 88.9 מ"מ (3-1/2 אינץ') ו-127 מ"מ (5 אינץ') וכו'.
⑷ קולר מקדחה: קולר המקדחה מחובר לחלק התחתון של מחרוזת המקדחה. זהו צינור בעל דופן עבה במיוחד עם קשיחות גבוהה. הוא מפעיל לחץ על המקדח כדי לשבור את הסלע ויכול למלא תפקיד מנחה בעת קידוח באר אנכית. מפרטים נפוצים של קולרי מקדחה הם: 158.75 מ"מ (6-1/4 אינץ'), 177.85 מ"מ (7 אינץ'), 203.2 מ"מ (8 אינץ'), 228.6 מ"מ (9 אינץ') וכו'.
