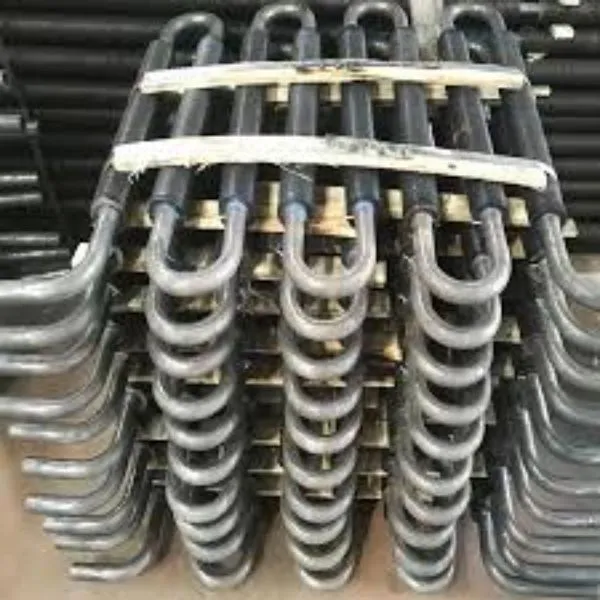

צינורות סנפיר סרפנטין|שפופרות סנפיר

צינורות סנפיר סרפנטין או צינורות סנפיר מכופפים הם סוג חשוב של התקן העברת חום המשמש במגוון רחב של יישומים תעשייתיים, כגון דוודים ומחלפי חום. העיצוב הייחודי שלהם, הכולל סנפיר מתמשך מלופף וכיפוף בצורת נחש סביב פני הצינורות החיצוניים, מגדיל את שטח הפנים של הצינור ומשפר את העברת החום בין הצינור לסביבה הסובבת.

מה השימושים העיקריים של צינורות סנפיר מתפתלים?

שימושים עיקריים

מכשירים קטנים לחיסכון באנרגיה

ניתן לעצב צינור מיוחד עם סנפירים נחשלים כדי לענות על דרישות ספציפיות. עיצוב זה יכול להיות מותאם לגודל וצורת המכשיר ולמאפייני העברת החום הנדרשים.

מערכות אנרגיה מתחדשת

ניתן להשתמש בצינורות סרפנטין להעברת חום מפאנלים סולאריים או ממקורות חום תת-קרקעיים למים או לנוזלים אחרים. תהליך זה מגביר את יעילות המערכת ומפחית את צריכת האנרגיה.

קירור אלקטרוניקה

ניתן להשתמש בצינורות סרפנטין להעברת חום הרחק מרכיבים אלקטרוניים, לשפר את הביצועים שלהם ולהאריך את תוחלת החיים שלהם.

צינורות סנפיר סרפנטין שימושיים במיוחד בתעשיות בהן נדרשים קצבי העברת חום גבוהים, כגון תעשיות הפטרוכימיה וייצור החשמל. ניתן להשתמש בהם במגוון עיצובים של מחליפי חום, כגון מחליפי חום עם מעטפת וצינור או מקוררים באוויר, ולעתים קרובות משתמשים בהם ביישומים שבהם המקום מוגבל.

בסך הכל, העיצוב של צינור מיוחד עם סנפירים מתפתלים עבור מכשירים קטנים חוסכי אנרגיה יהיה תלוי ביישום ובדרישות הספציפיות של המכשיר. עם זאת, עם עיצוב ואופטימיזציה קפדניים, צינורות אלה יכולים למלא תפקיד חשוב בשיפור היעילות והביצועים של מגוון רחב של מכשירים חוסכי אנרגיה.

גודל צינורות סנפיר סרפנטין:

צינורות סנפיר סרפנטין זמינים במגוון רחב של גדלים וסוגי סנפירים כדי לענות על דרישות יישום שונות. פרמטרי הגודל העיקריים עבור צינורות סנפיר נחש כוללים:

קוטר הצינור: קוטר הצינור הוא הקוטר החיצוני של צינור הבסיס, שיכול לנוע בין כמה מילימטרים למספר אינצ'ים בהתאם ליישום.

גובה סנפיר: גובה הסנפיר הוא המרחק בין פני השטח החיצוניים של צינורות הבסיס לנקודה הגבוהה ביותר של הסנפיר. גובה הסנפירים יכול לנוע בין כמה מילימטרים למספר סנטימטרים.

עובי סנפיר: עובי הסנפיר הוא עובי חומר הסנפיר, שיכול להשתנות בהתאם לסוג הסנפיר ודרישות היישום.

גובה סנפיר: גובה הסנפיר הוא המרחק בין סנפירים סמוכים לאורך היקף הצינורות. גובה הסנפירים יכול להשתנות בהתאם לדרישות היישום.

סוגי הסנפירים הנפוצים בשימוש בצינורות סנפירי נחש כוללים:

סנפיר משופע

לצינורות סנפירים שחולצו יש סנפירים שנוצרים על ידי הוצאת חומר הסנפיר דרך תבנית על פני השטח החיצוניים של צינורות הבסיס. תהליך זה מביא לסנפירים המחוברים בחוזקה לצינור הבסיס ובעלי מאפייני העברת חום מצוינים.

סנפיר L-Foot

לצינורות עם סנפירים ברגל L יש סנפירים המחוברים לצינור הבסיס באמצעות רגליות בצורת L אשר מרותכות או מולחמות למשטח החיצוני של הצינורות. סוג זה של סנפיר מספק ביצועי העברת חום טובים ומתאים ליישומים בטמפרטורה גבוהה.

G-Fin

לצינורות G-fin יש סנפירים שנוצרים על ידי גלגול רצועה שטוחה של חומר סנפיר לתצורה בצורת G ואז חיבורו לצינור הבסיס בשיטות מכניות. לצינורות G-fin יש קצבי העברת חום גבוהים והם מתאימים לשימוש במחלפי חום קומפקטיים.

סנפיר מסופק

לצינורות עם סנפירים מסודרים יש סנפירים שנוצרים על-ידי עקצוץ של פני השטח החיצוניים של צינורות הבסיס ליצירת רכסים קטנים, המגדילים את שטח העברת החום. סנפירים מסופקים מתאימים ליישומים שבהם נדרשים קצבי העברת חום גבוהים.

hFW סנפיר מוצק

לצינורות סנפיר מוצקים מרותכים בתדירות גבוהה יש סנפיר רציף המרותך על פני השטח החיצוניים של צינור הבסיס באמצעות תהליך ריתוך בתדירות גבוהה. הסנפירים יכולים להיות עשויים מחומרים שונים כגון פס פלדת פחמן, פס פלדה מסגסוגת ופס נירוסטה.

סנפיר משונן HFW

לצינורות סנפיר משוננים מרותכים בתדירות גבוהה, לעומת זאת, יש סנפירים עם קצוות משוננים המרותכים על צינור הבסיס בתהליך ריתוך בתדירות גבוהה. השיניים על הסנפירים יוצרים מערבולות בזרימת הנוזל, מה שמשפר את מקדם העברת החום ומשפר את היעילות הכוללת של מחליף החום.

הבחירה של הגודל העיקרי וסוג הסנפיר של צינורות סנפיר סרפנטין תהיה תלויה בדרישות היישום הספציפיות, כגון קצב העברת החום, קצב זרימת הנוזל וירידה בלחץ.
