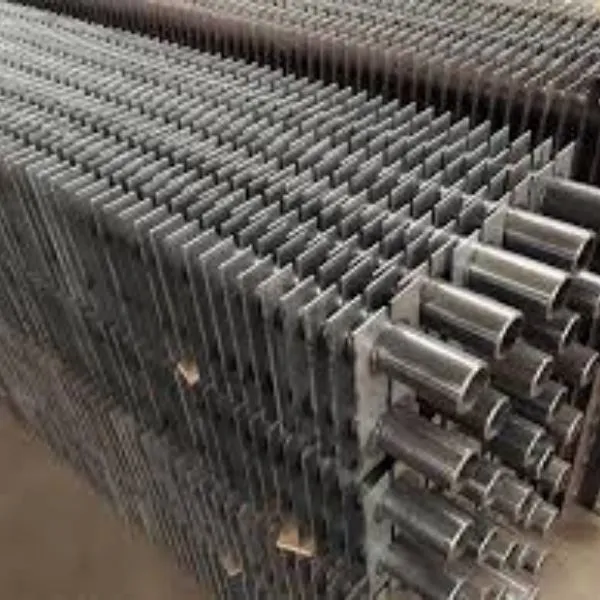

צינורות פינים מקבילים|צינורות פינים מלבניים

תיאור מוצרים

מה זה צינורות מקבילים?

צינורות פינים מקבילים עשויים מסנפירים מרובעים מרותכים. זה נקרא גם צינורות סנפיר מסוג H. צינורות סנפירים מקבילים יכולים להיות צינורות כפולים או צינורות בודדים. צינורות סנפירים מקבילים מייצרים על ידי ריתוך התנגדות של הסנפירים על צינורות.

יישומי צינורות סנפירים מקבילים:

צינורות עם סנפיר מקבילים משולבים במידה רבה עבור יישומים טיפוסיים עם דוודים לשחזור חום פסולת ומחסכונים הפועלים עם פחם, מזוט כבד, פסולת תעשייתית או אשפה ביתית בוערת.

צינורות עם סנפיר מקבילים מאפשרים שימוש בכל מערכות הניקוי הקונבנציונליות: פיצוץ, ניפוח אוויר או קיטור, כביסה...

עיצוב 'Double H' לרתך צינורות כפולים עם סנפירי הפלדה בו זמנית. תצורה זו יכולה להפחית את מספר התומכים הנדרשים בשל הקשיחות המובנית שלה.

צינורות סנפירים מקביליםיִתרוֹן,

יישור הסנפירים בצרור מאפשר יצירת תעלות מקבילות לניקוי עצמי, עם נפילות לחץ נמוכות.

צינורות סנפיר מקבילים פוקוס

גובה סנפיר מ-10 עד 30 מ"מ.

אורך צינור עד 15 מטר.

הפרעות סנפיר יכולות להיות על פי בקשה.

חומר צינורות סנפירים מקבילים:

חומר בסיס לצינור וסנפירים: פלדת פחמן A179, A192, סגסוגת פלדה לפי A213 A335, נירוסטה A312, תואם צינורות סנפירים מברזל יצוק ליחידות היברידיות. מידות סנפיר מיוחדות לפי בקשה.

על פי דרישות השוק המקומי, לאחר שנים של ניסיון ולמידה ממדינות מתקדמות, חברתנו שדרגה את ציוד ריתוך צינורות סנפיר מסוג H/Parallel fined tubes בעל אוטומציה גבוהה. טכנולוגיית הריתוך ואיכות המוצר הגיעו להסמכה של החברה הבינלאומית לסיווג וגופי הסמכה מוסמכים אחרים.

1. צינור סנפיר מסוג H/צינורות סנפיר מקבילים חוזק ויציבות ריתוך

1.1 בדיקת כוח משיכה: יותר מ-200MPa או קרע חלקי של צינור פלדה

1.2 Weld width: greater than fin thickness, i.e. welding rate>99%

1.3 יציבות חוזק הריתוך: החלק הראשון של כל משמרת יהיה מרותך כדי לעמוד בדרישות של 2.1 או 2.2

1.4 בדיקת עמידות לכיפוף ריתוך: הסנפירים מכופפים 20 מעלות ימינה ושמאלה, מכופפים ימינה ושמאלה פעמיים, והריתוך נקי מסדקים

1.5 בדיקת פטיש: הכה בחלק העליון של הסנפיר במקביל לצינור הפלדה עד שהסנפיר נופל, והסנפיר עצמו לא ישבר

1.6 אם הבדיקה נכשלת, יש להפעיל את פונקציית החישול

2. צינור סנפיר מסוג H/צינורות סנפיר מקבילים באזור הנגוע בחום

מדידה עם מיקרוסקופ ובודק מיקרו קשיות

עומק האזור המושפע מהחום של צינור הפלדה הוא פחות מ-0.5 מ"מ

3. דיוק ממדים של צינור סנפיר מסוג H/צינורות סנפיר מקבילים

3.1 אורך כולל של מקטע כנף - 1מ"מ~+1מ"מ דיוק תנועה מקטע - 0.5 מ"מ~+0.5 מ"מ

3.2 מרווח - 0.2mm~+0.2mm

3.3 אנכיות של סנפירים וצינורות פלדה - 1 מעלות ~+1 מעלות

3.4 השטיחות של סנפירים מרותכים בקת באותה קבוצה היא - 0.2 מ"מ~+0.2 מ"מ, למעט הפרש הגבהים שנגרם עקב סבילות העובי של סנפירים

3.5 הפרש גובה של סנפירים מרותכים בקת באותה קבוצה - 0.2mm~+0.2mm

3.6 סובלנות של מרחק מרכז צינור כפול - 0.5 מ"מ~+0.5 מ"מ

3.7 בתנאים של אותו חומר צינור פלדה, אותו מרווח גיליון ומספר גיליון, שינוי האורך של צינורות סנפיר שונים לאחר הריתוך הוא עקבי

4. מהירות ריתוך צינורות סנפירים מסוג H/צינורות סנפיר מקבילים

קוטר חיצוני של צינור בסיס 25~51, עובי סנפיר 2 מ"מ, כל זוג זמן ריתוך פחות מ-3 שניות (לא כולל זמן האכלה ופריקה וזמן חישול)
