High Flux Tube|Sintered High Flux Tube|High Flux Heat Exchange Tube

תיאור מוצרים

מהו צינור שטף גבוה?

צינורות שטף גבוה הם סוג של צינור מחליף חום שנועד להתמודד עם קצבי העברת חום גבוהים ומהירויות נוזל גבוהות. צינורות אלה משמשים בדרך כלל ביישומים שבהם יש צורך בהעברת כמויות גדולות של חום, כגון ייצור חשמל, עיבוד פטרוכימי ומערכות שחזור חום פסולת.

צינורות שטף גבוה מאופיינים במקדמי העברת החום הגבוהים שלהם, שהם המדד למידת יכולתו של צינור מחליף חום להעביר חום בין הנוזלים הזורמים בו. צינורות אלו מתוכננים בגיאומטריה מיוחדת המאפשרת הגברת המערבולת וערבוב הנוזלים, וכתוצאה מכך קצבי העברת חום גבוהים יותר.

אחד היתרונות המרכזיים של שימוש בצינורות שטף גבוה הוא יכולתם להתמודד עם מהירויות נוזלים גבוהות. זה מאפשר הגברת קצבי העברת החום ויעילות משופרת במערכות מחליפי חום. בנוסף, צינורות שטף גבוה מתוכננים לרוב להיות עמידים יותר בפני עכירות וקורוזיה, מה שיכול להפחית את דרישות התחזוקה ולהגדיל את תוחלת החיים של מחליף החום.

ישנם מגוון סוגים שונים של צינורות שטף גבוה זמינים, כל אחד עם עיצוב ויישום ספציפיים משלו. כמה סוגים נפוצים כוללים:

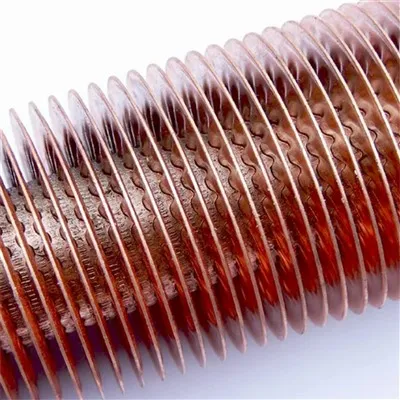

1. צינורות סליליים גבוהים: צינורות אלו מתאפיינים בסנפירים הסליליים שלהם, המגדילים את שטח הפנים של הצינור ומשפרים את יעילות העברת החום.

2. צינורות שטח פני שטח משופרים: לשפופרות אלו יש שטח פנים משופר הודות לגיאומטריה המיוחדת שלהן, המאפשרת הגברת מערבולת נוזלים וערבוב.

3. צינורות משופרים פנימית: לצינורות אלו יש שטח פנים פנימי משופר, בדרך כלל באמצעות שימוש בטורבולטורים או גיאומטריות פנימיות אחרות המשפרים את ערבוב הנוזלים והעברת החום.

בסך הכל, צינורות שטף גבוה הם פתרון רב תכליתי ויעיל להעברת כמויות גדולות של חום במגוון יישומים תעשייתיים ומסחריים. היכולת שלהם להתמודד עם מהירויות נוזלים גבוהות, להתנגד להתכלות ולקורוזיה ולספק מקדמי העברת חום גבוהים הופכים אותם לבחירה אמינה וחסכונית עבור מערכות מחליפי חום רבות.

צינור זרימה גבוהה מסונטרתהוא צינור חילופי חום יעיל ביותר עם מבנה ספציפי על פני השטח של צינור חילופי חום רגיל, אשר מסונט בשיטת מטלורגיית אבקה. החור הקעור של השכבה הנקבוביה על פני השטח מתקשר זה עם זה, וניתן לשפר את העברת החום הרותח כמובן, ולהגדיל את אפקט העברת החום ביותר מפי 20. זה עד כה עבור מקדם העברת חום של אלמנט העברת החום הגבוה ביותר מסוג צינור, ישים במיוחד לאלקנים, אלקנים, אלכוהולים, כגון מדיום פריאון.

בהשוואה לצינור החשוף, לצינור הנקבובי של פני השטח הסנטף יש את היתרונות הבאים:

(1) זה יכול לשפר משמעותית את החום הרותח, להפחית את שטח העברת החום של כמחצית, ויש לו סיכויי יישום רחבים במפעלים כימיים ופטרוכימיים כגון אתילן גדול וארומטי גדול.

(2) בהבדל קטן מאוד בשמירה על רתיחה, התאוששות אנרגיה נמוכה בטעם והעברת חום רותח בטמפרטורה נמוכה יש ערך רב, ניתן להשתמש כדי להפחית את הטמפרטורה של קיטור החימום.

(3) עומס החום הקריטי גבוה יותר מ-50% מזה של הצינור הרגיל.

(4) יש ביצועים טובים לעיכוב קנה מידה.

מצד אחד, צינור שטף גבוה יכול להפחית את הביקוש לקיטור. מצד שני, זה יכול לשפר את יכולת העברת החום. במערכת העברת חום גדולה, בגלל הצורך בהפרשי טמפרטורה קטנים, מספר הדוודים הדרושים הוא גדול מאוד. השימוש בצינור High Flux יכול להפחית 3/4 את כמות הדוודים מחדש, ואת הפרש הטמפרטורה ΔT הדרושים ל-5 מעלות בלבד. באמצעות צינור שטף גבוה להחלפת צינור חשוף מסורתי נוכל לחסל צווארי בקבוק בהעברת חום, לענות על הצורך בעומס העברת חום גדול יותר ולהגדיל באופן משמעותי את הייצור. יחד עם זאת, תוך שמירה על יעילות המכונה, זה יכול להפחית את העלות על ידי שימוש בלחץ קיטור נמוך יותר.

המוצרים המוקשים במארז הם כדלקמן:

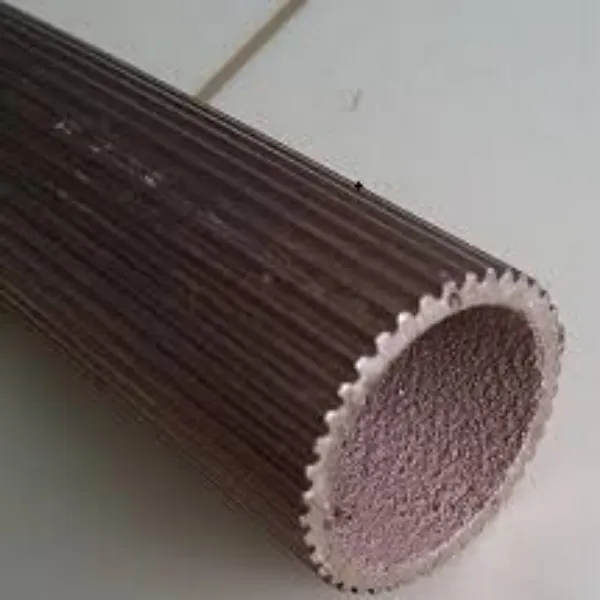

ציפוי נקבובי מסונט למשטח החיצוני/סנפירים נמוכים למשטח הפנימי, Cannelure למשטח החיצוני/ ציפוי נקבובי מחוטא למשטח הפנימי, משטח שן מסור למשטח החיצוני/ ציפוי נקבובי מסודר למשטח הפנימי, סנפירים למשטח החיצוני/ ציפוי נקבובי מחודד עבור המשטח הפנימי.

1.1 חומר וגודל של צינור שטף גבוה

חומר: פלדת פחמן, אלומיניום, וכן הלאה.

גודל: קוטר חיצוני 15-40מ"מ, אורך 500-12000 מ"מ

במצב רגיל, האמצע של צינור שטף גבוה מחוזק החלק. קצוות מטוס חלקים, כך שקל ללבוש ולהרחיב אותו. צינור שטף גבוה יכול לעשות OEM כצורך של לקוחות. המוצרים ארוזים בקופסאות עץ.

1.2 מדיום ישים של מחליפי חום בשטף גבוה

אתילן גליקול, דיאתילן גליקול, אתילן טריכלוריד, אתאן, פרופילן, אלכוהול אתילי.

1.3 יישומים של מחליפי חום בשטף גבוה

ניתן להשתמש במחליף חום בשטף גבוה בציוד לשינוי פאזה, כגון קרבורטור, מאייד, מעבה ודויד מחדש, וכו'. ליתר דיוק, כגון קרבורטור אתילן, המעבה העילי והדוד מחדש של התקן הפרדת אתילן, מפעל שילוב של אידוי אתילן גליקול וארומטי, מעבה-מאייד ראשי של יחידת הפרדת אוויר. כמו גם הנזלת גז טבעי, קירור קריוגני, הפרדת אוויר והתפלת מי ים וכו'.

1) מתקני זיקוק נפט ופטרוכימיים

כגון מעבה עילי ודוד מחדש של מכשיר הפרדת אתילן, קרבורטור אתילן, מאייד שמן קטליטי, מאייד אתנול ומאייד אתילן גליקול וכו'. זה יכול להפחית יותר מ-80% משטח העברת החום, ויכול גם להוריד כוח סוס של המקרר. בתהליך הפעולה לטווח ארוך, משטח נקבובי עם העברת חום רותח משופרת הוא יציב מאוד, ולא התרחשה תופעת קוקוס או אבנית. במקביל זה יכול להפחית מאוד את צריכת מדיום החום, עד כדי הורדת טמפרטורת מדיום החום.

2) מכשירי טיהור והפרדה של גז טבעי

לדוגמה, במעבים reboiler של מפעל הפרדת אוויר קריוגני. מצד אחד, זה יכול להפחית את העלות הראשונית של אידוי - עיבוי (קירור) מחליף חום (קצץ משטח העברת חום); מצד שני, בגלל ההבדל הקטן בטמפרטורת העבודה, זה יכול להפחית את צריכת החשמל.

3) התפלת מי ים וניצול חום הפסולת

1.4 ניתוח משק מחליף חום בשטף גבוה

כדי לבנות סט של ציוד אתילן מגטון, ההשקעה הכוללת היא מעל 20 מיליארד יואן, בדרך כלל, על פי נתוני ההיסטוריה, עלות מחליפי חום מהווה כ-30% מסך ההשקעה, העלות של מחליפי חום בכל פרויקט אתילן גדול תגיע כמעט 7 מיליארד יואן. אבל מכיוון שיעילות השימוש באנרגיה של סין היא רק 34%, שווה ערך לזו של מדינות מפותחות לפני 20 שנה, נמוכה בעשרה אחוזים מהן כעת. פיתוח מחליף חום יעיל יותר בהפרש טמפרטורה קטן יותר ופחות משטח העברת חום יכול להיות הצעד הראשון הקשור ישירות לפיתוח חיסכון באנרגיה תעשייתי. שימוש בצינורות שטף גבוה ובמחליפי חום בעלי יעילות גבוהה הם האמצעים היעילים ביותר, וגם האמצעים החסכוניים ביותר לשיפור יעילות השימוש באנרגיה.

נכון לעכשיו הביקוש לצינור שטף גבוה בסין עולה במהירות, בתעשיית האתילן ובתחומים אחרים, לצינורות שטף גבוה ולמחליפי חום בעלי יעילות גבוהה יש סיכויי יישום רחבים, ולכן יש לו ביקוש פוטנציאלי עצום בשוק. יש הרבה צינורות העברת חום יעילים בארצות הברית, יפן וגרמניה, אבל הטכנולוגיה היא עדיין סוד לסין, ולכן תעשיית האתילן המקומית נאלצה להשתמש בצינורות High Flux מיובאים.

צינורות שטף גבוה שפותחו על ידי החברה שלנו יכולים להפחית את משטח העברת החום ואת גודלם (כ-80%) של מחליפי חום מסורתיים, יכולים גם להפחית את כמות מחליפי החום בפרויקטים גדולים ולצמצם את הצנרת, לשלוט בבניית היסודות ובעלות הנחיתה במטוס. על ידי החלפת צרור צינורות של מחליפי חום במפעל קיים, ניתן להשתמש שוב בראש המקורי, במעטפת, בצנרת וכו'.
