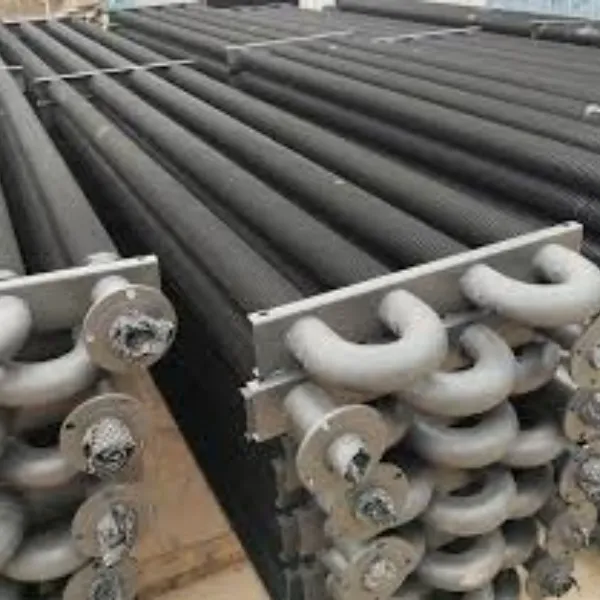

צרור צינורות עם סנפיר

תיאור מוצרים

1. מהו צרור צינורות סנפירים?

צרור צינורות סנפיר המורכב ממספר צינורות סנפיר המסודרים לפי כללים מסוימים נקרא צרור צינורות סנפירים. מחליף חום עם סנפירים יכול להיות מורכב מחבילת צינורות סנפיר אחת או יותר.

2. מהו הרכב צרור הצינורות הסנפיריים?

צינור פיני (צינורות מרובים): אלמנט בסיסי של העברת חום.

קופסת צינור (ראש) או צלחת צינור: הכותרת, המרפק או צלחת הפלדה המחברת את שני הקצוות של צינור הסנפיר.

כאשר הצינור בעל הסנפיר מחובר לראש או לגיליון הצינור, המרווח בין הצינורות עם הסנפיר קבוע, ותיבת הצינור יוצרת תעלת זרימה רציפה לנוזל בצינור. מסגרת: תמכו וקבעו את כל צרור הצינורות עם הסנפיר.

3. סידור צרור צינורות פינים?

בחבילת צינורות סנפיר, בחירת סידור צינורות סנפיר היא קריטית. ישנם שני סוגים של סידור: מדורג ורציף. מה שנקרא סידור מדורג מתייחס לסידור צולב של צינורות בכיוון זרימת האוויר, בעוד שהסידור בתוך הקו מתייחס לסידור הרציף של צינורות בכיוון זרימת האוויר.

האיור הבא מתייחס לכך שניתן לחלק את הצינורות עם הסנפירים בעלי מבני סנפיר שונים, כגון סנפירים מלבניים או סנפירי לוח אינטגרליים (הנקראים גם סנפירי לוח), לחלקים מדורגים ובקו.

החץ באיור מייצג את כיוון הזרימה של הנוזל מחוץ לצינור, S1 מייצג את מרווח הצינור הרוחבי, ו-S2 מייצג את מרווח הצינור האורך.

יתרונות וחסרונות של סידור בשורה ומדורגות:

סידור רציף: כאשר הנוזל זורם סביב החלק החיצוני של הצינור, ההפרעה קטנה ומקדם העברת החום נמוך, אך היתרון הוא שההתנגדות קטנה.

שורה צולבת: כאשר הנוזל זורם סביב החלק החיצוני של הצינור, הוא נתון להפרעות גדולות ומקדם העברת חום גבוה, אך החיסרון הוא שההתנגדות גדולה. כאשר אין הגבלה קפדנית על ירידת ההתנגדות, יש להעדיף את הסידור המדורג; כאשר ירידת ההתנגדות הנדרשת קטנה מאוד, תיבחר סכימת הסידור הרציף.

4. צורה מבנית של כותרת צינורות סנפירים

אם צורת הסידור של צרורות צינורות סנפירים (ברצף או בסידור מדורג, ובחירת מרווח הצינורות) נקבעת בעיקר על ידי התחשבות בדרישות העברת החום של הנוזל מחוץ לצינור, אזי הצורה והמבנה של קופסת הצינורות הם בעיקר מבוסס על דרישות הלחץ והעברת החום של הנוזל בתוך הצינור.

ככלל, יש לפעול לפי העקרונות הבאים:

(1) אם לחץ הנוזל בצינור גבוה יחסית, הצינור העגול בקוטר הגדול נבחר בדרך כלל כראש הצינור. לדוגמה, ביישומי דוודים, כמעט כולם משתמשים בצינורות עגולים כקופסאות צינור/ראש צינור.

(2) ביישום מצנן אוויר, מועדף ראש צינור מרובע.

לראש הצינור המרובע יש יתרון שניתן לחבר מספר שורות של צינורות סנפיר בו זמנית. כאשר יש עיבוי קיטור בצינור, נדרש חלל קיטור גדול, ויש צורך בחיבור ראש צינור עם מספר שורות של צינורות.

(3) כאשר הפרש הטמפרטורה בין הכניסה והיציאה של הנוזל בצינור גדול, תיבת הצינור עשויה להיות מעוותת עקב ההתפשטות התרמית השונה של בנק הצינורות. במקרה זה, יש להשתמש בקופסת הצינור מסוג פירוק.

(4) למעט השורה הראשונה והאחרונה של צרורות צינורות, אשר חייבות להיות מחוברות באמצעות קופסאות צינורות מתאימות, שורות אחרות צריכות להיות מחוברות אחת לאחד באמצעות מרפקים.
