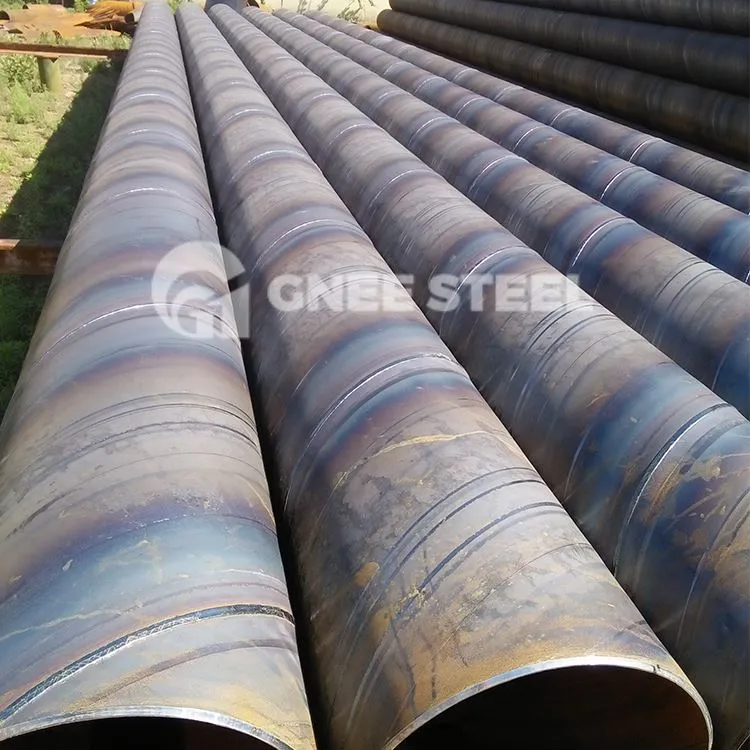

SY/T5037 צינור פלדה ספירלה



תקן SY/T5037 מפרט את הממדים, הצורה, האיכות, דרישות הביצועים, שיטות הבדיקה, כללי הבדיקה, הציפויים, הסימונים ותעודות האיכות עבור צינורות פלדה מרותכים קשת שקועים להובלת נוזלים רגילים (כולל תפר ישר ותפר ספירלי צינורות פלדה מרותכים קשת שקועים. , להלן "צינורות פלדה"). צינורות מרותכים ספירליים SY/T5037 מתאימים להובלת נוזלים נפוצים כגון מים, אוויר וקיטור חימום.

טווח הקוטר החיצוני הנומינלי עבור צינורות פלדה SY/T5037 הוא לא פחות מ-219.1 מ"מ, וטווח עובי הדופן הנומינלי הוא t גדול או שווה ל-3.2 מ"מ. הקוטר החיצוני הנומינלי ועובי הדופן של צינורות הפלדה צריכים לעמוד בדרישות הרלוונטיות של SY/T6475. אם אתה זקוק למפרט אחר של צינורות פלדה SY/T5037, GNEE Group יכולה לספק גם צינורות מרותכים בקטרים ​​ובעובי דופן אחרים.

מפרט צינור ריתוך קשת שקוע ספירלה SY/T5037

OD	219 מ"מ -4064 מ"מ
WT	3.2-40מ"מ
אורך	3m-48m
מָקוֹר	חרסינה
מִבְחָן	ניתוח רכיבים כימיים, מאפיינים מכניים (חוזק מתיחה אולטימטיבי, חוזק תפוקה, התארכות), מאפיינים טכניים (בדיקת רידוד, בדיקת כיפוף, בדיקת אימפקט), בדיקת גודל חיצוני, בדיקה הידרוסטטית, בדיקת רנטגן.

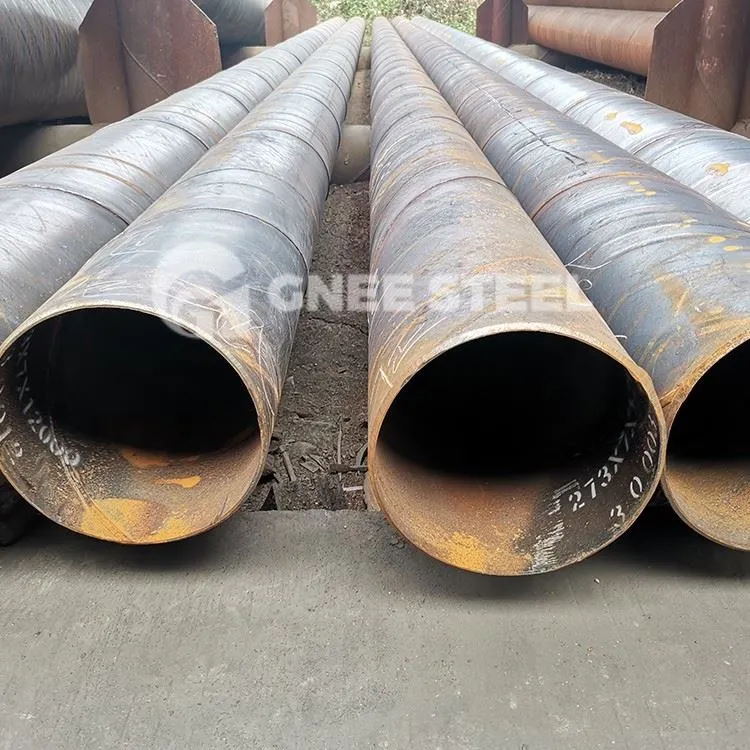

צינור פלדה SY/T5037 SSAW











































בדיקת צינורות פלדה SY/T5037

• תרכובת כימית

1. ניתן לקחת דוגמאות לניתוח כימי מצינורות פלדה מוגמרים או מרצועות/צלחות פלדה. בעת דגימה מרצועות/צלחות פלדה, שיטת הדגימה צריכה לעמוד בהוראות הדגימה של תקן פס/לוח פלדה. בעת דגימה מצינורות פלדה, מיקום הדגימה צריך להיות לא פחות מ-1/4 מהמרחק בין ריתוכים ספירליים סמוכים, או בערך 90 מעלות מהריתוך הישר.
2. יש לבצע ניתוח הרכב כימי בהתאם לחלקים הרלוונטיים של GB/T4336 או GB/223. במקרה של מחלוקות, התוצאות של ניתוח כימי רטוב יגבר.

• בדיקת מתיחה

1. יש לקחת דגימות בדיקת מתיחה לחיבורים מרותכים בניצב לריתוך. הריתוך צריך להיות באמצע המדגם, ועליו לעמוד בדרישות של איור 3, כאשר חיזוק הריתוך הוסר. מותר לשטח את המדגם בטמפרטורת החדר.
2. למעט כמפורט בתקן זה, יש לערוך את בדיקת המתיחה בהתאם ל-GB/T2651, בטמפרטורת בדיקה של 23 מעלות ±5 מעלות (או טמפרטורת החדר).

• מבחן השפעה

בדיקת ההשפעה צריכה להתבצע בהתאם ל-GB/T229.

• מבחן כפיפה מודרך

מבחן הכיפוף המודרך צריך להתבצע בהתאם ל-GB/T2653.

• בדיקה הידרוסטטית

הבדיקה ההידרוסטטית צריכה להתבצע בהתאם ל-GB/T241.

• בדיקת תחריט חומצה של מפרקים מרותכים

1. יש לבצע בדיקת תחריט חומצה של משטחי שבר של מפרקים מרותכים ספירליים וישרים בהקדם האפשרי לאחר השלמת הריתוך.
2. יש לקחת דגימות תחריט חומצה מקצה הצינור בשיטת חיתוך גז. יש לטחון את משטח תחריט החומצה כך שניתן יהיה לצפות בקו ההיתוך בבירור לאחר התחריט. אין לחבוט או לעוות את המדגם לפני הבדיקה.

• בדיקה לא הרסנית

1. בדיקת רנטגן
שיטת הבדיקה צריכה לעמוד בנספח א' או תקנים אחרים המקבילים לנספח א'.
2. בדיקות אולטרסאונד
2.1. בדיקות אולטרסאונד של ריתוכים צריכות לעמוד בתקן SY/T6423.2.
2.2. בדיקה אולטרסאונד של האזור ברוחב 25 מ"מ בקצוות הצינור צריכה לעמוד בדרישות SY/T6423.4.
