צינור פלדה מרותך L450

סיווג API 5L X65

בהתאם לרמת ה-PSL ולתנאי המסירה, ניתן לסווג את X65 באופן הבא:

PSL1: X65 (L450);

PSL2: X65Q (L450Q) ו-X65M (L450M);

על מנת להתמודד עם התנאים הקשים של סביבות שירות מהחוף (O) וסביבות שירות חמוץ (S), לתקן API 5L PSL2 יש דרישות מיוחדות לשתי הסביבות. דרישות אלה מסומנות על ידי הוספת אות ספציפית לדרגת הצינור.

שירותי Offshore צינור PSL2:X65QO (l450QO) או X65MO (L450MO);

צינור PSL2 שירות חמוץ:X65QS (L450QS) או X65MS (L450MS).

תנאי אספקה

המשמעות של Q ו-M

עֲבוּרמַסוֹר( שקוע קשת מולחם) אופָּרָה(Combination Welded Pipe), Q ו-M במצב המסירה של API 5L PSL2 תואמים את תהליכי הייצור הבאים בהתאמה.

תהליך ייצור API 5L X65

X65ניתן לייצר צינורות באמצעות מגוון תהליכי ייצור כדי להתאים למגוון רחב של יישומים הנדסיים.

משור(LSAW) אידיאלי לייצור צינורות בעלי קוטר גדול ועבי דופן בקטרים ​​העולה על 660 מ"מ, במיוחד בנקודת המחיר שבה הוא מציע יתרון בעלויות על פני צינורות ללא תפרים.

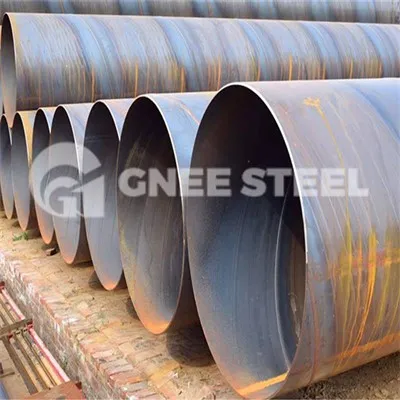

LSAWמכונה לעתים קרובות גםDSAWבגלל תהליך הריתוך הדו-צדדי המשמש בתהליך הריתוך. חשוב לציין ש-DSAW מתייחס לטכניקת הריתוך ואינו מתייחס ספציפית לצורה או לכיוון הריתוך. זה יכול להיות תפר ישר או תפר ספירלי.

סוגי קצה צינור עבור API 5L X65

קצה צינור פלדה PSL1: קצה עם פעמון או קצה רגיל;

קצה צינור פלדה PSL2: קצה רגיל;

עבור קצוות צינור רגיליםיש לעמוד בדרישות הבאות:

פני הקצה של t צינור קצה רגיל פחות או שווה ל-3.2 מ"מ (0.125 אינץ') יהיו חתוכים בריבוע.

צינורות קצה רגילים עם t > 3.2 מ"מ (0.125 אינץ') יהיו משופעים לריתוך. זווית השיפוע צריכה להיות 30-35 מעלות והרוחב של פני השורש של השיפוע צריך להיות 0.8 - 2.4 מ"מ (0.031 - 0. 093 אינץ').

API 5L X65 הרכב כימי

ההרכב הכימי של צינור פלדה PSL1 ו-PSL2 t > 25.0 מ"מ (0.984 אינץ') ייקבע בהסכמה.

הרכב כימי עבור צינור PSL 1 עם t קטן או שווה ל-25.0 מ"מ (0.984 אינץ')

הרכב כימי עבור צינור PSL 2 עם t קטן או שווה ל-25.0 מ"מ (0.984 אינץ')

עבור מוצרי צינור פלדה PSL2 שנותחו עם אתכולת פחמן של פחות או שווה ל-0.12%, שווה ערך הפחמן CE_pcmניתן לחשב באמצעות הנוסחה הבאה:

לִספִירַת הַנוֹצרִים_pcm= C + Si/30 + Mn/20 + Cu/20 + Ni/60 + Cr/20 + Mo/15 + V /15 + 5ב

עבור מוצרי צינור פלדה PSL2 שנותחו עם אתכולת פחמן > 0.12%, שווה ערך הפחמן CE_llwניתן לחשב באמצעות הנוסחה הבאה:

לִספִירַת הַנוֹצרִים_llw= C + Mn/6 + (Cr + Mo + V)/5 + (Ni +Cu)/15

API 5L X65 מאפיינים מכניים

מאפייני מתיחה

בדיקות מתיחה מאפשרות קביעת תכונות מפתח של חומרי X65, כוללחוזק תשואה, חוזק מתיחה, והַאֲרָכָה.

PSL1 X65 מאפייני מתיחה

PSL2 X65 מאפייני מתיחה

הערה: הדרישות מפורטות ב-API 5L X52, שניתן לראות במידת הצורך.

ניסויים מכניים אחרים

תוכנית הבדיקה הבאה חלה עלסוגי צינורות SAW. לסוגי צינורות אחרים, ראה טבלאות 17 ו-18 של API 5L.

מבחן כיפוף מדריך ריתוך;

בדיקת קשיות צינור מרותך בצורה קרה;

בדיקת מאקרו של התפר המרותך;

ורק עבור צינור פלדה PSL2: בדיקת אימפקט CVN ובדיקת DWT.

בדיקה הידרוסטטית

זמן מבחן

כל הגדלים של צינורות פלדה מרותכים וחסרי תפר עם D פחות או שווה ל-457 מ"מ (18 אינץ'):זמן בדיקה גדול או שווה ל-5 שניות;

צינור פלדה מרותך D > 457 מ"מ (18 אינץ'):זמן בדיקה גדול או שווה ל-10 שניות.

תדר ניסוי

כל צינור פלדה.

בדיקת לחצים

לחץ הבדיקה ההידרוסטטי P של aצינור פלדה רגילניתן לחשב באמצעות הנוסחה.

P=2St/D

Sהוא מתח החישוק. הערך שווה לחוזק התפוקה המינימלי שצוין של צינור הפלדה xa אחוז, ב-MPa (psi);

tהוא עובי הקיר שצוין, מבוטא במילימטרים (אינץ');

Dהוא הקוטר החיצוני שצוין, מבוטא במילימטרים (אינץ').

בדיקה לא הרסנית

עבור צינורות SAW, שתי שיטות,UT(בדיקה אולטרסאונד) אוRT(בדיקות רדיוגרפיות), משמשות בדרך כלל.

ET(בדיקה אלקטרומגנטית) אינה חלה על צינורות SAW.

תפרים מרותכים בצינורות מרותכים בדרגות גדולות או שווה ל-L210/A וקטרים ​​גדולים מ-60.3 מ"מ (2.375 אינץ') או שווים ל-60.3 מ"מ (2.375 אינץ') ייבדקו ללא הרס עבור עובי ואורך מלא (100%) כמפורט.

בדיקה לא הרסנית של UT

RT בדיקה לא הרסנית
