API X52 PSL2 ERW Line Pipe
בצינור קו מרותך להתנגדות חשמלית X52 (ERW)., הכינוי "X52" מסמל חוזק תפוקה מינימלי של52,000 psi(כ-358 MPa), המסווגים אותו כפלדת צינור קו בינוני-. ההרכב הכימי שלו כולל בדרך כלל פחמן ומנגן כיסודות הסגסוג העיקריים, יחד עם כמויות קורט של סיליקון, זרחן, גופרית ויסודות אחרים. באמצעות גלגול מבוקר ותהליכי קירור מבוקרים, צינור X52 ERW משיג איזון של חוזק גבוה בשילוב עם קשיחות מעולה ויכולת ריתוך.
צינור קו X52 נדרש בדרך כלל לעמוד בסטנדרטים ספציפיים של קשיחות-טמפרטורות נמוכות כדי להבטיח את התאמתו לשימוש במגוון מגוון של תנאי סביבה.
קבל הצעת מחיר אמיתית-זמן: מחירי צינורות API 5L X52 PSL2 ERW למטר/טון -מעודכן לעת עתה
API 5L X52 PSL1 לעומת צינור PSL2
| תכונה | PSL1 | PSL2 |
| בדיקת השפעה | לא חובה | חובה (מבחן CVN) |
| הרכב כימי | גבולות בסיסיים | מחמירים (פחמן נמוך יותר, זרחן וגופרית) |
| שווה ערך פחמן (CEq) | לא חובה | חובה (מקסימום 0.43% עבור X52) |
| יכולת מעקב | בְּסִיסִי | עקיבות מלאה (מחום לצינור סופי) |
| רְתִיכוּת | תֶקֶן | מעולה (בשל כימיה מבוקרת) |
מפרט טכני של צינורות נפט וגז X52 PSL2
הרכב כימי (מקסימום%)
פחמן (C): 0.22%
מנגן (Mn): 1.40%
זרחן (P): 0.025%
גופרית (S): 0.015%
מאפיינים מכניים
חוזק תפוקה:360 - 510 MPa (52,200 - 74,000 psi)
חוזק מתיחה:460 - 760 MPa (66,700 - 110,200 psi)
הַאֲרָכָה:מבוסס על אזור החתך-.
טבלת השוואה: API 5L X52 PSL2 ERW לעומת LSAW vs.צינורות SSAW
| תכונה | ERW | LSAW | SSAW |
| שם מלא | התנגדות חשמלית מרותך | קשת שקועה אורכית מרותכת | ספירלה שקועה קשת מרותכת |
| חוֹמֵר גֶלֶם | סליל פלדה מגולגל חם (סליל HR) | צלחת פלדה כבדה | סליל פלדה מגולגל חם (סליל HR) |
| תהליך גיבוש | ריתוך-תדירות אינדוקציה גבוהה (HFI) באמצעות אקסטרוזיה | יצירת עיתונות JCOE או UOE | סליל ויצירת ספירלה |
| קוטר חיצוני (OD) | 2 אינץ' - 24" (60.3 מ"מ - 610 מ"מ) | 16 אינץ' - 60" (406 מ"מ - 1524 מ"מ) | 8 אינץ' - 100" (219 מ"מ - 2540 מ"מ) |
| עובי דופן מרבי (WT) | דק יותר (בדרך כלל < 20 מ"מ) | עבה- במיוחד (עד 60 מ"מ+) | בינוני (בדרך כלל < 25.4 מ"מ) |
| סוג תפר ריתוך | תפר אורכי אחד (כמעט בלתי נראה) | תפר אורכי אחד | תפר ספירלי רציף אחד |
| אורך תפר ריתוך | שווה לאורך הצינור | שווה לאורך הצינור | הרבה יותר ארוך (בערך. 1.5–2x אורך הצינור) |
| לחץ שארית | נמוך יחסית | הנמוך ביותר (עקב התרחבות קרה) | גבוה יותר |
| דיוק מידות | גבוה (OD ו-WT אחידים) | הגבוה ביותר (מכויל על ידי Cold Expansion) | הוגן/סטנדרטי |
| תאימות PSL2 | דורש טיפול קפדני בחום תפר ריתוך (HT) | ביצועים מצוינים בכל בדיקות המכאניות/השפעה | דורש שליטה קפדנית על יציבות היווצרות |
| עלות / מחיר | הנמוך ביותר (יעילות ייצור גבוהה) | הגבוה ביותר (תהליך מורכב וציוד) | בינוני (חסכוני לקטרים גדולים) |
| שימושים נפוצים בס. אמריקה | קווי איסוף, גז עירוני, נפט וגז באמצע הזרם | קווי גז ראשיים-בלחץ גבוה (מרחק-ארוך) | הובלת מים, כרייה, נפט/גז בלחץ-נמוך |
תהליך ציפוי של API 5L X52 PSL2 High Yield Line Pipes
תהליך ציפוי 3LPE (פוליאתילן תלת-שכבתי)
פירוט מפורט של מבנה שלושת- השכבות:
- First Layer: Primer - FBE (Fusion Bonded Epoxy; Thickness: >170μm)
פונקציה: נצמד ישירות אל פני השטח של צינור הפלדה לאחר התזת חול, מספק עמידות בפני קורוזיה כימית מעולה ועמידות מעולה בפני התפרקות קתודית.
- שכבה שנייה: דבק שכבת ביניים - (עובי: 170–250 מיקרומטר)
פונקציה: פועל כ"חומר מליטה", ממזג היטב את שכבת האפוקסי הבסיסית עם שכבת הפוליאתילן העליונה.
- שכבה שלישית: שכבה עליונה - פוליאתילן בצפיפות- גבוהה (HDPE; עובי: 1.5–3.5 מ"מ)
פונקציה: מספק הגנה מכנית חזקה, הגנה מפני שריטות במהלך הטיפול, לחץ קרקע, חדירת לחות ושחיקה כימית.
יתרונות:
חיי שירות יוצאי דופן: מיועד בדרך כלל עבור אחיי שירות של 30 עד 50 שנים.
אטימות מצוינת: אדי מים כמעט אינם מסוגלים לחדור לשכבת HDPE.
חוזק מכני גבוה: מונע ביעילות נזק לגוף הצינור הנגרם על ידי אדמת מילוי חוזר-במיוחד בסביבות מורכבות המאופיינות בשטח סלעי, כגון הרי האנדים בדרום אמריקה.
תכונות בידוד חשמלי טובות.
חסרונות:
מגבלות טמפרטורה: מוגבלת בדרך כלל לטמפרטורות פעולה שאינן עולות על70 מעלות עד 80 מעלות.
עלות: יותריָקָרמאשר ציפוי FBE-חד-שכבתי.
תהליך ציפוי FBE (אפוקסי מלוכד בהיתוך)
FBE הוא ציפוי אבקת אפוקסי חד-שכבתי-שכבתי בשימוש נרחב עבור רשתות צנרת תחנות, צינורות תת-ימיים ובסביבות שבהן אין צורך בהגנה מכנית חזקה במיוחד.
- עיקרון התהליך:
אבקת אפוקסי מיושמת באמצעות ריסוס אלקטרוסטטי על פני השטח של צינורות פלדה שחוממו מראש ל-190 מעלות עד 230 מעלות. האבקה נמסה ומתרפאת, ויוצרת מבנה סרט צפוף, צלב-.
- יתרונות:
הידבקות יוצאת דופן: הוא למעשה "מתמזג" עם משטח צינור הפלדה, ומציע עמידות מעולה בפני התפרקות קתודית.
עמידות בטמפרטורה גבוהה: ציפויי FBE מיוחדים מסוימים יכולים לעמוד בטמפרטורות מדיה החל מ110 מעלות עד 150 מעלות.
יישום מהיר: התהליך פשוט יחסית, וכתוצאה מכך יעילות ייצור גבוהה.
ידידותי לסביבה: הוא נטול ממס-.
- חסרונות:
שבירות: הציפוי דק יחסית (בדרך כלל 300-600 מיקרומטר); כתוצאה מכך, הוא רגיש מאוד לנזק-עלול להפוך את הצינור לבלתי שמיש-במהלך הובלה-ארוכה (למשל, הובלה ימית לצ'ילה או ברזיל) או כאשר אדמת מילוי מכיל סלעים.
ספיגת מים: כאשר הוא נתון לטבילה ממושכת במים, עמידותו בפני חדירת לחות נמוכה במקצת מזו של ציפויים 3LPE.
מדריך בחירה: 3LPE לעומת FBE (בחירה ב-X52 PSL2 Pipelines)
| קריטריוני בחירה | מומלץ: 3LPE | מומלץ: FBE |
| סביבת התקנה | צינורות קבורים ביבשה, שטחים מורכבים (הרים, ג'ונגלים, קרקעות קורוזיביות מאוד). | מעל-תחנות הקרקע, צינורות ימיים (כשכבה מתחת לציפוי משקל בטון), אזורים מדבריים יבשים. |
| טמפרטורה בינונית | טמפרטורת סביבה / רגילה (< 70°C). | הובלה-בטמפרטורה גבוהה (80 מעלות - 120 מעלות). |
| מרחק תחבורה | הובלה-למרחקים ימיים או יבשתיים(דורש עמידות בפני שחיקה ופגיעה קיצונית). | נסיעה קצרה-, תוך-מפעל או הובלה עם אריזות מגן מיוחדות. |
| מורכבות ההתקנה | גָבוֹהַ(חיבורי שטח דורשים שרוולים מתכווצים בחום (HSS); דורש דיוק טכני גבוה). | לְמַתֵן(תהליכי ציפוי מפרקי שדה בוגרים; קל יותר לתיקון או לגעת-). |
| תקציב הפרויקט | עלות ראשונית גבוהה יותר; אידיאלי למיקוד פרויקטים30+ שנים של תחזוקה-ללא תשלוםשֵׁרוּת. | עלות ראשונית נמוכה יותר; מתאים לתקציבים מוגבלים או לסביבות שאינן-קורוזיביות חמורות. |
| יישומים אופייניים | חוצה-קווי גז גז (למשל, דרום אמריקה),כריית צינורות דבל, רשת שמן-בלחץ גבוה. | רשתות צנרת של בתי זיקוק, מסופי יצוא נפט, עיקולי צינורות תחנות ואביזרים. |
צינור מצופה GNEE 3LPE ו-FBE למכירה
ציוד בדיקה ובדיקה של צינורות GNEE API 5L

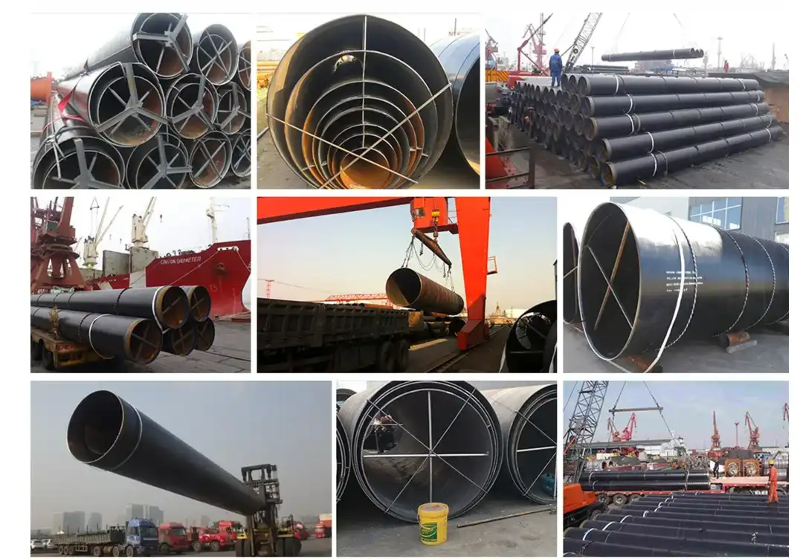

GNEE API 5L X52 PSL2 צינורות נפט וגז אריזה ומשלוח
מחפש משלוח מהיר? API 5L X52 PSL2 ERW Pipe Manufacturing Line ואפשרויות משלוח גלובליות.
שאלות נפוצות
מהו חוזק תפוקה API 5L X52
לצינור פלדה API 5L X52 (ידוע גם בשם L360) חוזק תפוקה מינימלי של 52200psi (360 MPa).
מהו חומר שווה ערך ל-api 5l x52
API 5L X52 (L360) הוא דרגת צינור נפט וגז בשימוש נפוץ עם חוזק תפוקה מינימלי של 360MPa (52200psi). החומר המקביל העיקרי הוא ISO 3183 L360. מקבילות נפוצות אחרות כוללות ASTM A106 Gr. B או ASTM A53 Gr. B (ללחץ נמוך יותר) ופלדה מבנית S355.
