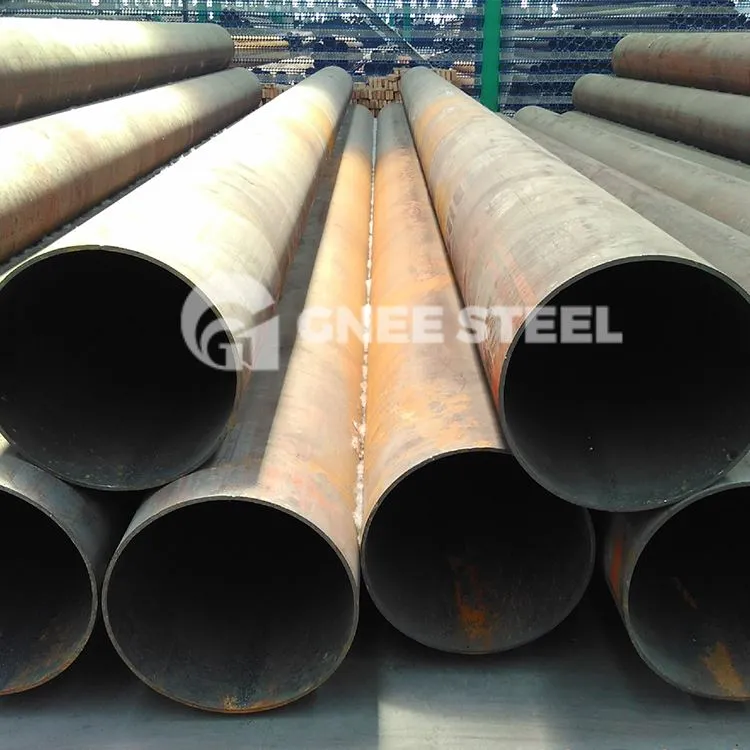

צינורות ASTM A178 ERW

צינורות מרותכים בהתנגדות (ERW) מיוצרים על ידי עיבוד מתמשך של סלילי פלדה.

שלח החקירה

שוחח עכשיו

הצגת המוצר

ריתוך התנגדות הוא תהליך של ריתוך על ידי הפעלת לחץ דרך אלקטרודה לאחר הרכבת הריתוכים, תוך שימוש בחום ההתנגדות הנוצר ממעבר זרם חשמלי דרך משטחי המגע של המפרקים והאזורים הסמוכים.

תקנים: ASTM a178 (ASME Sa178)

כיתה: כיתה א' כיתה ג' כיתה ד'

גודל: OD 1/2in-5in(12.7-127mm)

עובי קיר:{{0}}.035in-0.360in(0.9-9.1mm)

הרכב כימי של ASTM A178

רכיב %	ASTM A178 Gr A / SA178A	ASTM A178 Gr C / SA178C	ASTM A178 Gr D / SA178D
רכיב %	פלדה נמוכת פחמן	פלדת פחמן בינונית	פלדת מנגן
C	0.06-0.18	0.35 מקסימום	0.27 מקסימום
Mn	0.27-0.63	0.80 מקסימום	1.00-1.50
P	0.035	0.035	0.030
S	0.035	0.035	0.015
סִי	...	...	0.10 דקות

תכונה מכנית של ASTM A178

פריט	ASTM A178 Gr A / SA178A	ASTM A178 Gr C / SA178C	ASTM A178 Gr D / SA178D
חוזק מתיחה, min, ksi [MPa]	47[325]	60[415]	70[485]
חוזק תפוקה, min, ksi [MPa]	26[180]	37[255]	40[275]
התארכות ב-2 אינץ' או 50 מ"מ, דקות, %	35	30	30
עבור בדיקות רצועות אורכיות ניכוי עבור	1.50A	1.50A	1.50A
כל ירידה של 1⁄32-ב[0.8 מ"מ] בעובי הדופן מתחת ל-5⁄16 אינץ'. [8 מ"מ]
מההתארכות המינימלית הבסיסית של נקודות האחוז הבאות תיעשה

קוטר חיצוני וסובלנות עובי דופן של צינורות ASTM A178

קוטר חיצוני טול		עובי דופן טול
OD < 50	±0.05 מ"מ	S < 4 מ"מ	±12.5%
OD > 50	±1%	4--20מ"מ	+15/-12.5%
		S גדול או שווה ל-20 מ"מ	±12.5%

סוגי ריתוך התנגדות

1. ריתוך נקודתי
ריתוך נקודתי מורכב לתוך מפרק הברכיים, ולחוץ בין שתי האלקטרודות, השימוש בחום התנגדות להמיס את המתכת הבסיסית, היווצרות של ריתוך ריתוך מפרקים מרותכים. יש להשתמש בריתוך נקודתי לריתוך צלחת דקה.
תהליך ריתוך נקודתי:
(1) לחץ מקדים, כדי להבטיח מגע טוב עם חומר העבודה.
(2) כוח, כך היווצרות של גרעינים מרותכים וטבעת פלסטיק.
(3) חישול נקודת שבירה, כך הליבה המותכת בלחץ תחת פעולה מתמשכת של התגבשות קירור, היווצרות רקמה צפופה, ללא הצטמקות, סדקים במפרקים מרותכים.
2. ריתוך תפר
ריתוך תפר מורכב לחיבורי ברכיים או קת, וממוקם בין שתי אלקטרודות הגליל, הריתוכים בלחץ הרולר ואספקת חשמל מסתובבת, רציפה או לסירוגין, ויוצרות שיטת ריתוך התנגדות לריתוך מתמשך.
יש להשתמש בריתוך תפר כדי לרתך תפר רגיל יותר, הדרישות של מבנה החותם, עובי צלחת זהה ב-3 מ"מ הבאים.
3. ריתוך קת
ריתוך קת היא לבצע את הריתוך לאורך כל שיטת הריתוך נגד ריתוך משטח המגע.
(1) ריתוך קת התנגדות
ריתוך קת התנגדות הוא להרכיב את הריתוך למפרק קת, כך שהפנים הקצה יהיו במגע הדוק עם השימוש בחום התנגדות מחומם למצב פלסטי, ולאחר מכן לחתוך ולהפעיל במהירות את כוח הזיוף העליון כדי להשלים את שיטת הריתוך .
יש להשתמש בריתוך קת התנגדות עבור חתך פשוט, קוטר או אורך צד של פחות מ-20 מ"מ ודרישות החוזק אינן גבוהות מדי.
(2) ריתוך קת הבזק
ריתוך קת הבזק מורכב למפרקי קת, המחבר את ספק הכוח, כך שפני הקצה שלו מתקרבים בהדרגה להשגת מגע מקומי, השימוש בחום התנגדות לחימום נקודות מגע אלה, תחת פעולת זרם גבוה, וכתוצאה מכך הבזק, כך מתכת הקצה נמסה עד סוף עומק מסוים בטווח של טמפרטורה קבועה מראש, כבה והפעל במהירות את החלק העליון של כוח הזיוף כדי להשלים את שיטת הריתוך.
איכות חיבור ריתוך הבזק טובה יותר מאשר ריתוך התנגדות, התכונות המכניות של הריתוך וחומר הבסיס דומות, ואין צורך לנקות את המפרק לפני ריתוך המשטח המרותך מראש.
ריתוך קת פלאש משמש בדרך כלל בריתוך של ריתוכים חשובים. ניתן לרתך עם אותה מתכת, ניתן גם לרתך מתכות שונות; ניתן לרתך חוט 0.01 מ"מ, ניתן לרתך גם 20000 מ"מ של מוטות מתכת ופרופילים.
