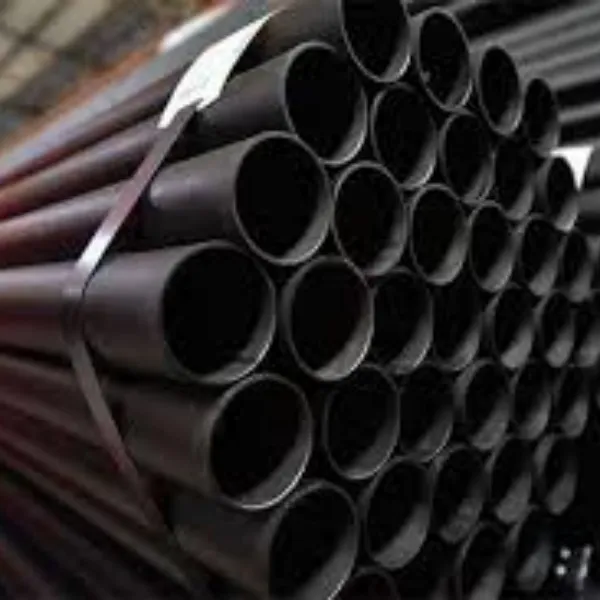

EN 10217-2 צינור פלדה מרותך P195GH
EN 10217-2 P195GH (BS EN 10217-2 P195GH) הוא צינור פלדה מרותך עגול HFW עם חוזק תפוקה מינימלי של 195 MPa בעובי דופן של פחות או שווה ל-16 מ"מ ומתיחה של 320 - 440 MPa חוזק למטרות לחץ עם תכונות של טמפרטורה גבוהה. בנוסף, הוא מחולק ל-TC1 ו-TC2 בהתאם לקטגוריית הבדיקה שניתן לבחור.
מספר הפלדה הוא 1.0348.
הערה: BS EN 10217-2 P195GH שווה ערך לחלוטין ל-EN 10217-2 P195GH, למעט אזור היישום. כל הדרישות הבאות חלות על BS EN 10217-2 P195GH.
רכיבים כימיים
| הרכב כימי | EN 10217-2 P195GH |
| C | 0.13% מקסימום |
| סִי | 0.35% מקסימום |
| Mn | 0.70% מקסימום |
| P | 0.025% מקסימום |
| S | 0.020% מקסימום |
| Cr | 0.30% מקסימום |
| מו | 0.08% מקסימום |
| ני | 0.30% מקסימום |
| אל טוט | 0.020% דקות |
| Cu | 0.30% מקסימום |
| נ.ב | 0.01% מקסימום |
| טי | 0.03% מקסימום |
| V | 0.02% מקסימום |
| Cr+Cu+Mo+Ni | 0.70% מקסימום |
לגבי יחסי Al/N הגדולים מ-2 או שווה ל-2, אם חנקן מקובע בניוביום, טיטניום או ונדיום, שפרטיהם ידווחו, דרישה זו אינה חלה, אלא שבשימוש בטיטניום, יצרן הפלדה יוודא כי (Al +Ti/2) גדול או שווה ל-0.020 %;
מאפיינים מכניים
| כיתה פלדה | תכונות מתיחה בטמפרטורת החדר | מאפייני השפעה | |||||
| חוזק תנובה עליון או חוזק הוכחה ReHאו רp0.2 |
חוזק מתיחה Rm |
הַאֲרָכָה A |
מינימום אנרגיה ספיגה ממוצעת KV2 בטמפרטורה |
||||
| l | t | ||||||
| l | t | תואר 0 | תואר -10 | תואר 0 | |||
| P195GH | 195 MPa דקות | 320 - 440 MPa | 27% דקות | 25% דקות | 40 J | 28 J | 27 J |
l=אורכי, t= רוחבי;
ככל שהטמפרטורה עולה, עוצמת ה-EN 10217-2 פוחתת, וחשוב להבין את השינוי הזה למען בטיחות הצנרת המשמשת לעתים קרובות בסביבות בטמפרטורה גבוהה ובלחץ גבוה. השינוי ב-P195GH מוצג להלן:
| כיתה פלדה | חוזק הוכחה רp0.2 MPa, דקות בטמפרטורה של מעלות |
||||||
| 100 | 150 | 200 | 250 | 300 | 350 | 400 | |
| P195GH | 175 | 165 | 150 | 130 | 113 | 102 | 94 |
תהליך ייצור
he 10217-2 P195GH מיוצר בתהליך של HFW (ריתוך בתדר גבוה). EN 10217-2 דורש שהוא ייוצר באמצעות זרם של 100 קילו-הרץ או יותר.
אזור הריתוך יהיה נקי מסדקים וחוסר איחוי. תיקונים בתפר הריתוך של צינורות HFW אינם מותרים.
בהתאם לחומר הגלם, ליציקה ולתנאי האספקה, ישנם מספר מסלולי ייצור שאינם מצוינים ב-EN 10217-2.
| מסלול N תואר (לפי חלק 1) | מסלולי ייצור | מצב משלוח מקובלa | |
| חומר מוצא | פעולת גיבוש | ||
| 1c | כפס מגולגל (חם). | נוצר קר ומרותך | NP |
| 1d | NR | ||
| 2b | רצועה מגולגלת מנורמלת | NW | |
| 2c | NP | ||
| 2d | NR | ||
a: NP=צינור גוף מלא מנורמל; NW=אזור ריתוך מנורמל; NR=מנורמל מגולגל או חם (מתיחה) מופחת בטווח הטמפרטורה המנרמל.
מֵמַד
EN 10217-2 195מידות צינור פלדה GH כוללות בדרך כלל את הטווחים הבאים:
קוטר חיצוני: 10.2 מ"מ – 610 מ"מ;
עובי דופן: 1.4 מ"מ – 16 מ"מ;
וישנן שלוש סדרות של עובי מועדף הניתנות בתקן.
קוטר סדרה 1=שעבורה סטנדרטיים כל האביזרים הדרושים לבניית מערכת הצנרת;
קוטר סדרה 2=שעבורה לא כל האביזרים סטנדרטיים;
קוטר סדרה 3=עבור יישומים מיוחדים שקיימים עבורם מעט מאוד אביזרים סטנדרטיים;
אם אתה רוצה לדעת את סובלנות המימדים או הדרישות לאיטום של צינורות פלדה, תוכל ללחוץ על מפרט EN 10217-2 כדי לראות אותו.
דרישת מראה
גימור פני השטח הפנימי והחיצוני של צינור הפלדה יהיה אופייני לתהליך הייצור, ויבוצע טיפול בחום.
בדרך כלל הגימור ומצב פני השטח יהיו כאלה שניתן לזהות כל פגמי פני השטח הדורשים חבישה.
כל ליקוי פני השטח, שהוכח שהוא עמוק יותר מ-5% מעובי הדופן Tor3 מ"מ, הקטן מביניהם, ישלבש.
EN 10217-2 P195GH שווה ערך
| BS | רַעַשׁ | ISO | ASTM |
| BS EN 10217-2 P195GH | DIN EN 10217-2 P195GH | ISO 9330-2 PH23 | - |
אנחנו מספקים
מוצרים: EN 10217-2 צינורות פלדה מרותכים P195 HFW;
מידות: 10.2 מ"מ – 610 מ"מ;
עובי דופן: 1.4 מ"מ – 16 מ"מ או לפי בקשה;
אורך: 6 מ', 12 מ' או מותאם אישית;
קצוות: קצוות שטוחים, קצוות משופעים, קצוות מורכבים;
ציפוי: צבע, מגולוון, שרף אפוקסי, 3LPE, 3LPP וכו ';
אריזה: צרור, מגן קצה צינור, קלע, ברזנט;
תמיכה: FOB, CIF, OEM וכן הלאה;
